電気シンボルを他のシンボルに置き換える
図面に配置した電気シンボルを他の電気シンボルに置き換えます。

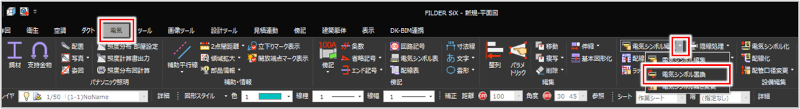

［電気］タブの［電気シンボル編集］プルダウンメニューから［電気シンボル置換］コマンド（
）をクリックして実行します。

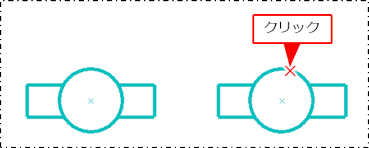

置き換える図形をクリックします。
右クリックまたは［Enter］キーを押し、確定します。

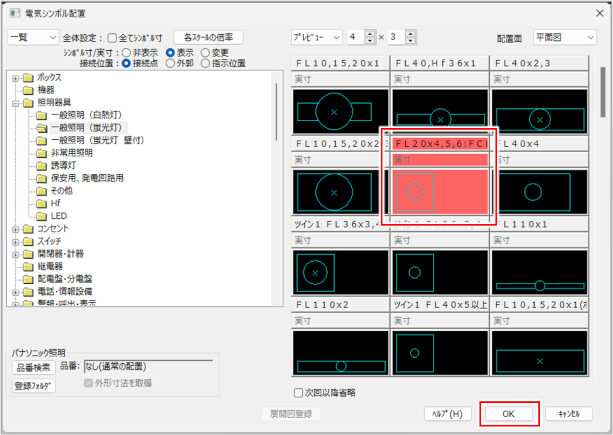

［電気シンボル配置］ダイアログが表示されます。［電気シンボル配置］ダイアログについて、詳しくは以下を参照してください。
置き換え後の電気シンボルをクリックし、［OK］ボタンをクリックします。
ダブルクリックして選択することもできます。

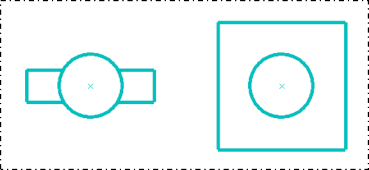

電気シンボルが置き換えられます。
|

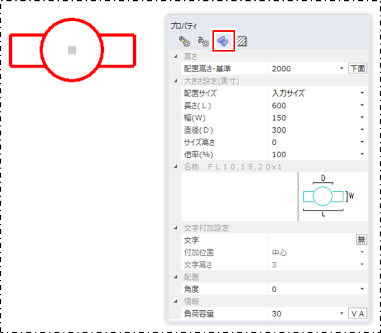

［プロパティ］からシンボルを置き換えることもできます。 コマンドキャンセルの状態で変更対象のシンボルをクリックすると［プロパティ］が表示されるので、
［電気シンボル配置］ダイアログが表示されるので、置き換えるシンボルを選択します。 |
（検索）をクリックします。
