電気シンボルの高さを変更する

図面に配置した電気シンボルの高さを変更します。

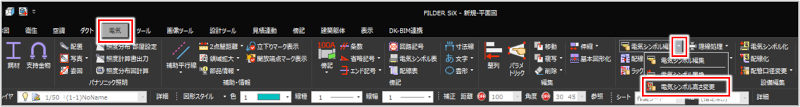

［電気］タブの［電気シンボル編集］プルダウンメニューから［電気シンボル高さ変更］コマンド（）をクリックして実行します。

高さを変更する図形をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

［高さ変更］ダイアログが表示されます。

高さを設定し、［OK］ボタンをクリックします。

項目	説明
高さ変更量	現在の高さからの変更量を入力します。
変更後高さ	変更後の高さを入力します。
高さ基準	基準となる高さの位置を選択します。［変更後高さ］を選択した場合に設定できます。［FL］：床の仕上げ面の高さを基準にします。［SL］：床のコンクリート面の高さを基準にします。［GL］：地盤面の高さを基準にします。［絶対］：システム座標を基準にします。
接続されている配管又はダクトも高さを変更	電気シンボルに接続されている配線も一緒に高さ変更する場合は、チェックを付けます。

電気シンボルの高さが変更されます。
