図形同士の角度を計測する
図形同士の角度を計測します。
［角度解析］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

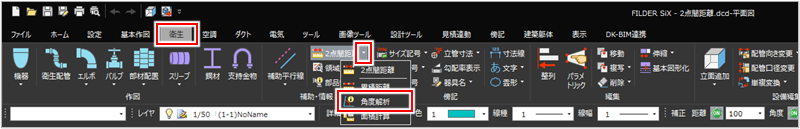

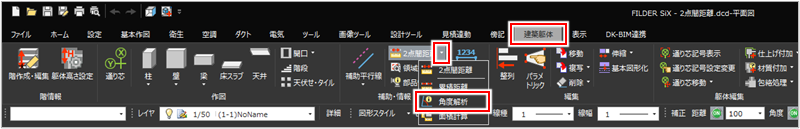

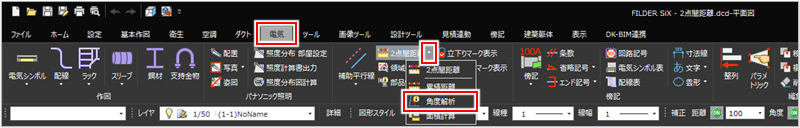

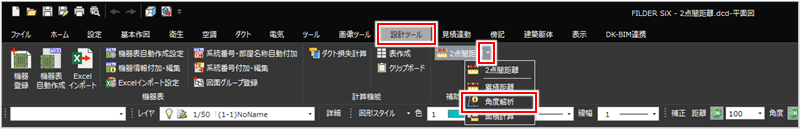

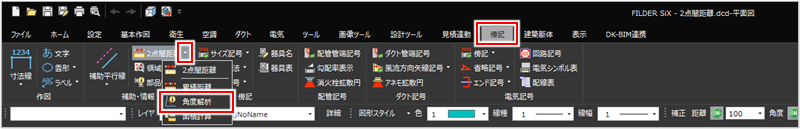

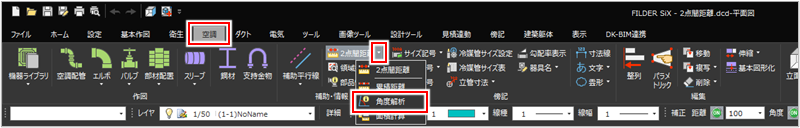

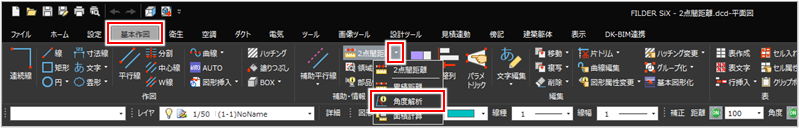

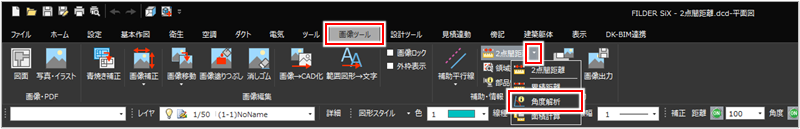

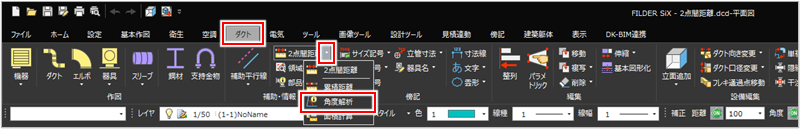

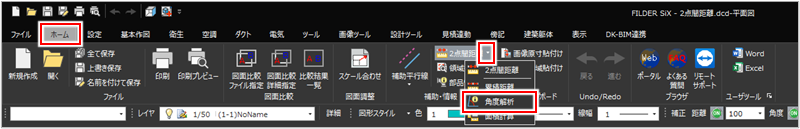

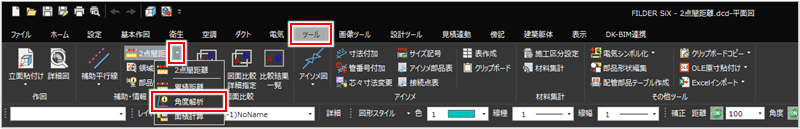

［ホーム］タブ＞［2点間距離］プルダウンメニュー＞［角度解析］ ［基本作図］タブ＞［2点間距離］プルダウンメニュー＞［角度解析］ ［衛生］タブ＞［2点間距離］プルダウンメニュー＞［角度解析］ ［空調］タブ＞［2点間距離］プルダウンメニュー＞［角度解析］ ［ダクト］タブ＞［2点間距離］プルダウンメニュー＞［角度解析］ ［電気］タブ＞［2点間距離］プルダウンメニュー＞［角度解析］ ［ツール］タブ＞［2点間距離］プルダウンメニュー＞［角度解析］ ［画像ツール］タブ＞［2点間距離］プルダウンメニュー＞［角度解析］ ［設計ツール］タブ＞［2点間距離］プルダウンメニュー＞［角度解析］ ［傍記］タブ＞［2点間距離］プルダウンメニュー＞［角度解析］ ［建築躯体］タブ＞［2点間距離］プルダウンメニュー＞［角度解析］ |
［角度解析］ダイアログが表示されます。
角度の計測方法を選択します。
ここでは、例として線分を指定し、角度を計測します。
［線分指示］を選択し、［OK］ボタンをクリックします。

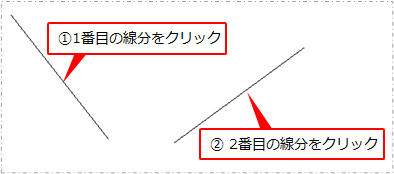

1番目の線分・2番目の線分を選択します。

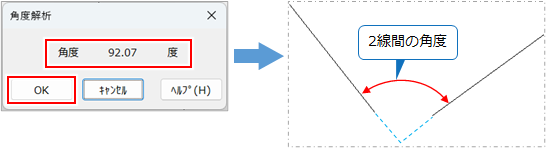

［角度解析］ダイアログが表示され、計測結果が表示されます。
角度を確認し、［OK］ボタンをクリックします。
1番目の線分と2番目の線分の角度が計測されます。
始点・終点を指定して角度を計測する場合始点・終点を指定して角度を計測する場合
［始終点指示］を選択し、［OK］ボタンをクリックします。

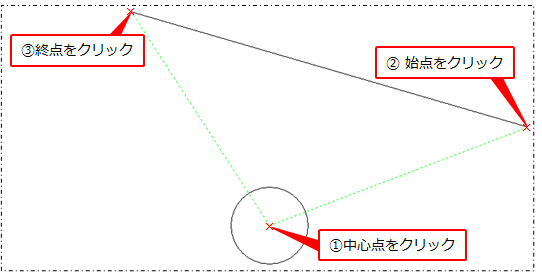

中心点をクリックし、始点・終点をクリックします。

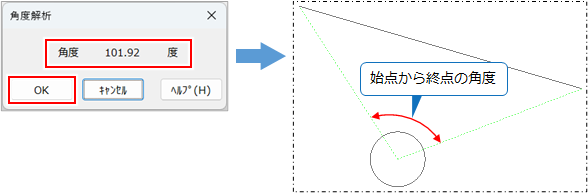

［角度解析］ダイアログが表示され、計測結果が表示されます。
角度を確認し、［OK］ボタンをクリックします。
始点から終点に向かって、反時計回りに角度が計測されます。
