ダクトや部品を単線・複線に切り替える（単複変換）

ダクトの部材や部品の表示状態を複線から単線、または単線から複線に変換します。単線表示の場合は、継手形状の大きさを変更できます。

単線表示／複線表示を切り替える

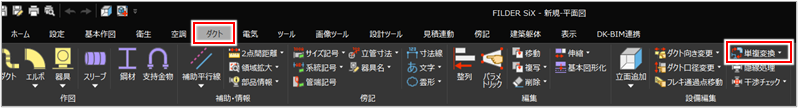

［ダクト］タブの［単複変換］コマンド（）をクリックして実行します。

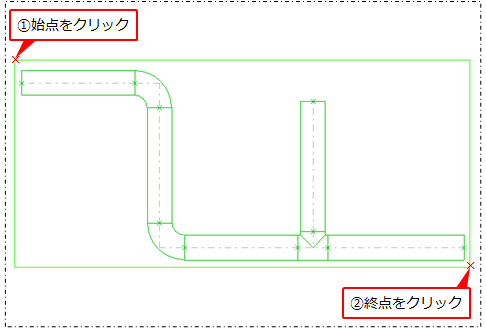

単複変換するダクトまたは部品を選択します。

ここでは、例として丸ダクトのすべての経路を単線表示に変換します。

特定のダクト系統のみを変更する場合は、対象のダクト上で2回または3回クリックして系統を選択します。

右クリックまたは［Enter］キーを押し、確定します。

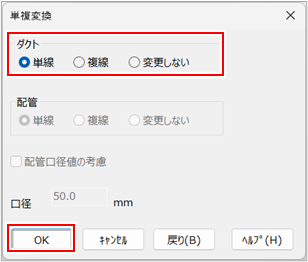

［単複変換］ダイアログが表示されます。

［ダクト］の［単線］を選択し、［OK］ボタンをクリックします。

項目	説明
ダクト	変換する表示内容を選択します。単複変換を行わない場合は、［変更しない］を選択します。
配管	ダクトの単複変換時は、本項目は変更できません。
配管口径値の考慮
口径

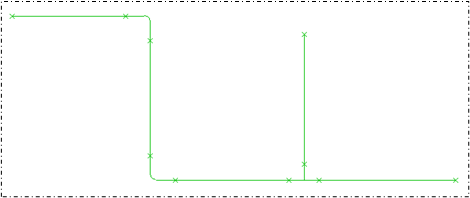

ダクトや部品が単線表示に変換されます。

以下の方法でも［単複変換］コマンドを実行できます。ダクトや部品の選択時、サイズ記号を選択すると単複変換コマンドを実行できません。ダクト部材のみを選択してください。

コマンドキャンセルの状態で、変換するダクトや部品を右クリックして表示されるメニューの［単複変換］をクリックします。
コマンドキャンセルの状態で、変換するダクトや部品を選択し、［プロパティ］の［単線／複線］で［単線］または［複線］を選択します。［単／複］ボタンをクリックすると、単線と複線が交互に切り替わります。

ダクトの単線継手の形状サイズを変更します。隣接する2つの継手が重複する場合は、サイズを自動調整できます。ただし、簡易作図で作図した経路は自動調整できません。

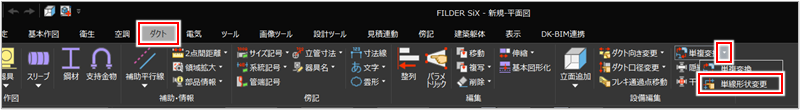

［ダクト］タブの［単複変換］プルダウンメニューから［単線形状変更］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

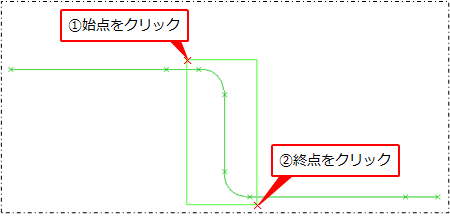

形状を変更する単線の部品を範囲指定、またはクリックして選択します。

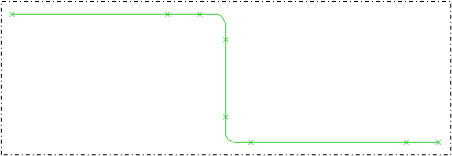

ここでは、例として角ダクトのエルボの形状サイズを「5」から「2」に変更します。

特定のダクト系統のみを変更する場合は、対象のダクト上で2回または3回クリックして系統を選択します。

右クリックまたは［Enter］キーを押し、確定します。

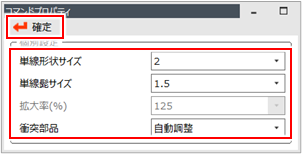

［コマンドプロパティ］で継手形状を変更し、継手の仮表示を確認して［確定］ボタンをクリックします。

項目	説明
単線形状サイズ	現在の単線継手のサイズが表示されます。必要に応じて変更します。
単線髭サイズ	ダクトの部材や部品では、髭サイズの設定はできません。
拡大率（％）	簡易作図で作成した継手形状の拡大率を入力します。簡易作図の場合に設定できます。
衝突部品	隣接する2つの継手形状が重複する場合の処理方法を選択します。［自動調整］：継手形状が重複しているかを判定し、形状サイズの自動調整を行います。［無視］：継手形状の重複が発生した場合も、［単線形状サイズ］で指定した形状サイズに変更します。［変更なし］：継手形状の重複が発生した場合は、形状サイズを変更しません。［問い合わせ］：継手形状が重複した場合、形状サイズを変更するかどうかの確認ダイアログが表示されます。変更する場合は、［はい］ボタンを選択します。

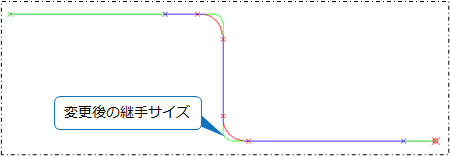

［確定］ボタンをクリックする前に、［コマンドプロパティ］からマウスを離すと、継手サイズが仮表示されます。

継手形状の大きさが変更されます。
