フレキダクトの通過点を移動する（フレキ通過点移動）

丸ダクトのフレキダクトの通過点を移動します。通過点の高さを変更して移動することもできます。

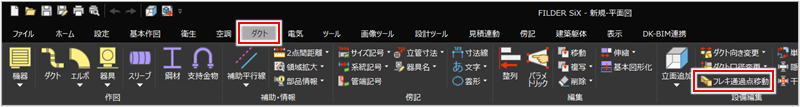

［ダクト］タブの［フレキ通過点移動］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

変更するフレキダクトを選択します。

選択したフレキダクトのコントロールポイントが表示されます。

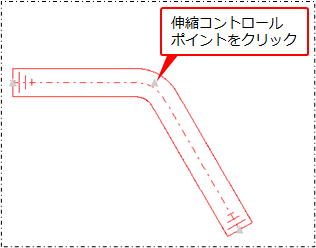

変更する通過点の（伸縮コントロールポイント）をクリックします。

高さを変更する場合は、［コマンドプロパティ］の［高さ］を入力します。

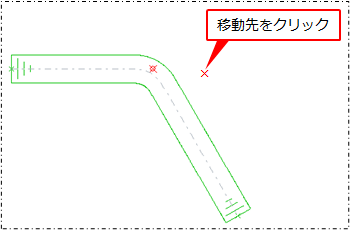

通過点の移動先をクリックします。

フレキダクトの通過点が移動されます。

右クリックして表示されるメニューの［コマンドキャンセル］をクリック、または［Esc］キーを押します。

コマンドキャンセルの状態で、フレキダクトを右クリックして表示されるメニューの［フレキ通過点移動］をクリックしても［フレキ通過点移動］コマンドを実行できます。
