ダクトのドン付けを変更する

ドン付けを移動・削除する方法、形状の変更方法を説明します。

ドン付けを移動する（ドン付け移動）

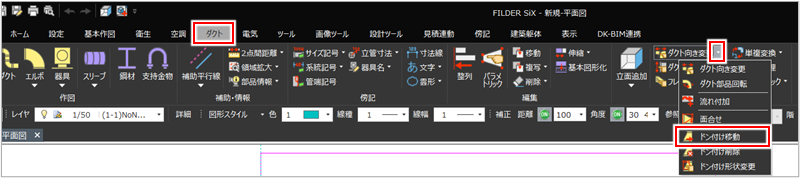

［ダクト］タブの［ダクト向き変更］プルダウンメニューから［ドン付け移動］コマンド（）をクリックして実行します。

ドン付けの接続点をクリックします。

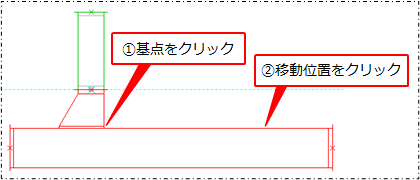

ドン付けの基点・移動位置をクリックします。

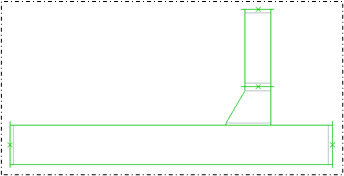

ドン付けが移動します。

コマンドキャンセルの状態で、ドン付けを右クリックして表示されるメニューの［ドン付け移動］をクリックしても［ドン付け移動］コマンドを実行できます。

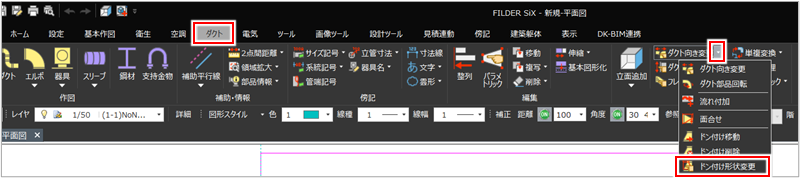

［ダクト］タブの［ダクト向き変更］プルダウンメニューから［ドン付け形状変更］コマンド（）をクリックして実行します。

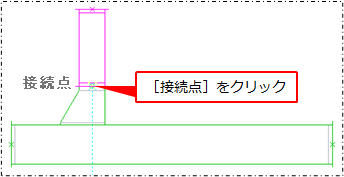

ドン付けの接続点をクリックします。

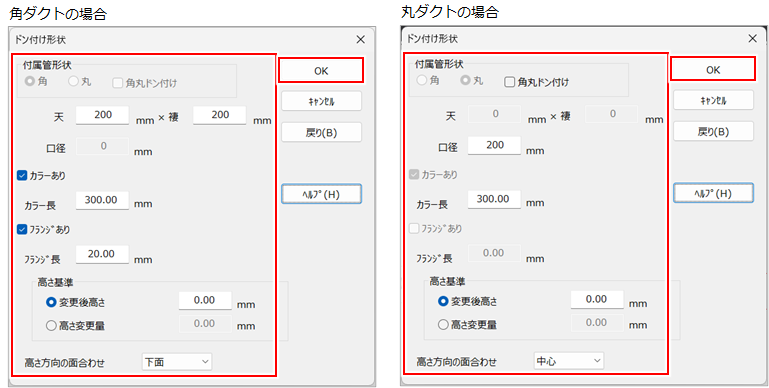

［ドン付け形状］ダイアログが表示されます。

項目	説明
角丸ドン付け	丸ダクトの場合は、角丸ドン付けのときにチェックを付けます。角ダクトの場合は、本項目は変更できません。
口径	口径値を入力します。角ダクトの場合は、［天］の口径値・［褄］の口径値を入力します。
カラーあり	ドン付けにカラーを付ける場合はチェックを付けます。
カラー長	［カラーあり］にチェックを付けた場合は、カラーの長さを入力します。
フランジあり	ドン付けにフランジを付ける場合はチェックを付けます。丸ダクトの場合は、［角丸ドン付け］にチェックを付けた場合に設定できます。
フランジ長	［フランジあり］にチェックを付けた場合は、フランジの長さを入力します。
高さ基準	高さの基準を選択し、高さまたは変更値を入力します。［変更後高さ］：変更後の高さを指定する場合に選択します。［高さ変更量］：現在の高さからの変更値を指定する場合に選択します。
高さ方向の面合わせ	高さ方向の面合わせ位置を選択します。

口径値やドン付けの形状などを設定し、［OK］ボタンをクリックします。

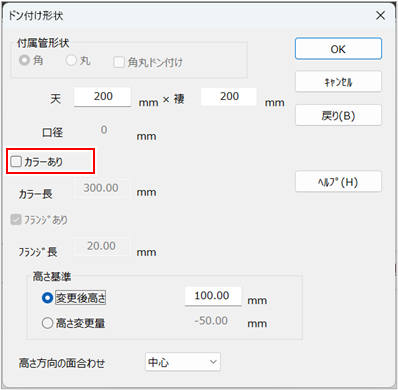

ここでは、例として［カラーあり］のチェックを外し、角ダクトのドン付けのカラーを「なし」に変更します。

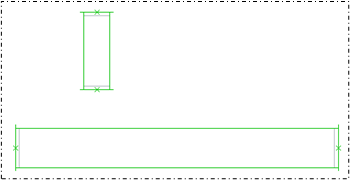

ドン付けの形状が変更されます。

コマンドキャンセルの状態で、ドン付けを右クリックして表示されるメニューの［ドン付け形状変更］をクリックしても［ドン付け形状変更］コマンドを実行できます。

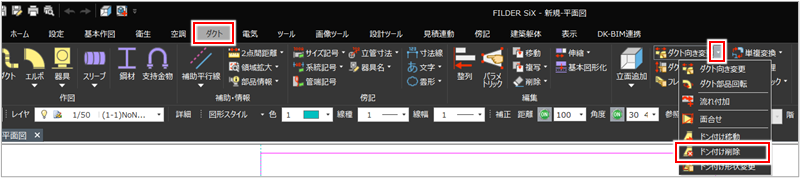

［ダクト］タブの［ダクト向き変更］プルダウンメニューから［ドン付け削除］コマンド（）をクリックして実行します。

ドン付けの接続点をクリックします。

複数のドン付けをクリックし、まとめて削除することもできます。

右クリックまたは［Enter］キーを押し、確定します。

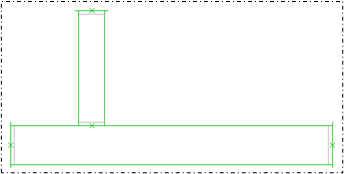

ドン付けが削除されます。

コマンドキャンセルの状態で、ドン付けを右クリックして表示されるメニューの［ドン付け削除］をクリックしても［ドン付け削除］コマンドを実行できます。

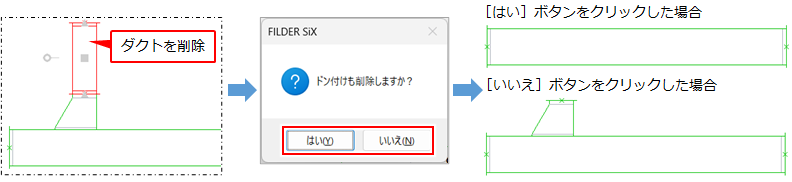

ドン付けで接続しているダクトを削除すると、ドン付けを削除するかどうかの確認ダイアログが表示されます。［はい］ボタンをクリックすると、ダクトとドン付け部品の両方を削除できます。
