ダクトや部品の向きを変更する
作図済みのダクトの分岐の向きを変更します。また、直管ダクト以外の部品（丸形状）を、中心線を軸に回転する方法も説明します。
分岐の向きを変更する（ダクト向き変更）
ここでは、例として角ダクトのドン付けを2方分岐に向きを調整しながら変更します。

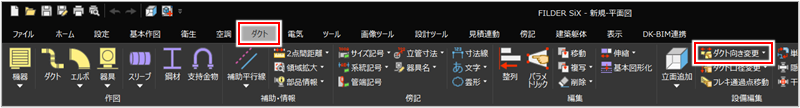

［ダクト］タブの［ダクト向き変更］コマンド（
）をクリックして実行します。

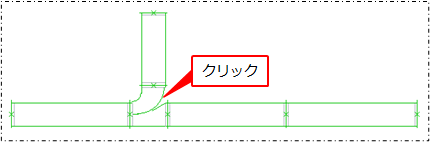

向きを変更する部材をクリックします。

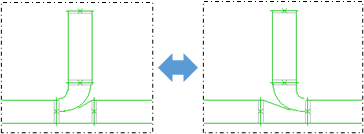

部材をクリックするたびに、分岐の向きが変わります。

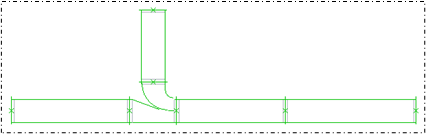

部材の分岐の向きが変更されます。
分岐の向きが変わったら、右クリックして表示されるメニューの［コマンドキャンセル］をクリック、または［Esc］キーを押します。
部品を回転させる（ダクト部品回転）
ここでは、例として丸ダクトのダンパーを回転します。

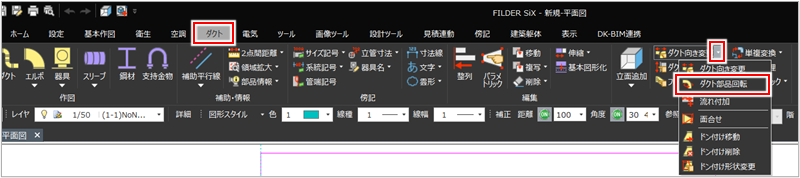

［ダクト］タブの［ダクト向き変更］プルダウンメニューから［ダクト部品回転］コマンド（
）をクリックして実行します。

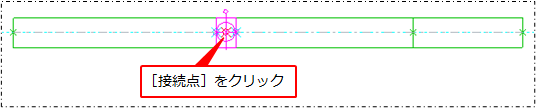

回転軸となる接続点をクリックします。

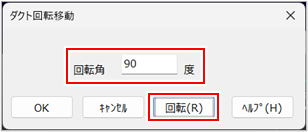

［ダクト回転移動］ダイアログが表示されます。
［回転角］に回転する角度を入力して、［回転］ボタンをクリックし、部品の角度を選択します。
［回転］ボタンをクリックするたびに、［回転角］で設定した回転角度で部品が回転します。
［回転角］に45度・90度・180度・270度以外を入力した場合、平面図では［回転］ボタンのクリックで入力した角度での表示はされません。側面図では入力した回転角度で回転します。
また、回転する部品に接続部品がある場合、回転によってその接続が切断されるときは実行できません。
［OK］ボタンをクリックします。
ダクト部品が回転します。
|

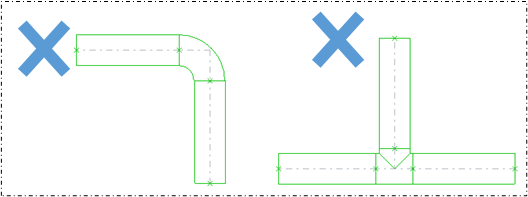

以下の接続状態の場合は、部品を回転できません。
|
