ダクトの部材を変更する

作図済みのダクト部材の種類を変更します。丸ダクトの場合は、フレキダクトに変更できます。

部材を変更する （ダクト部材変更）

部材の種類を変更する

ここでは、例として丸ダクトのエルボを消音エルボに変更します。

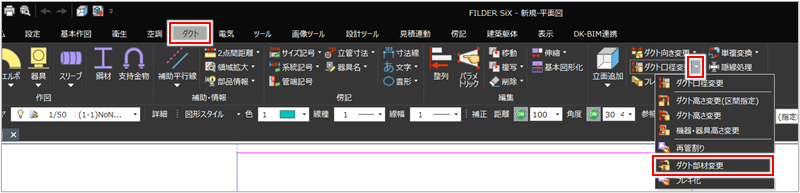

［ダクト］タブの［ダクト口径変更］プルダウンメニューから［ダクト部材変更］コマンド（）をクリックして実行します。

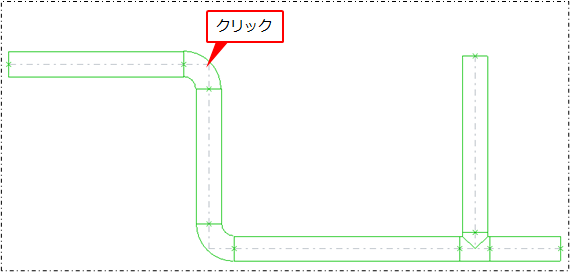

種類を変更する部材をクリックします。

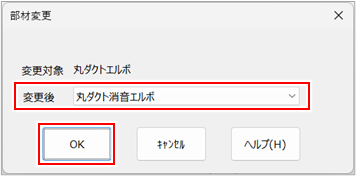

［部材変更］ダイアログが表示されます。

［変更後］で変更後の部材の種類を選択し、［OK］をクリックします。

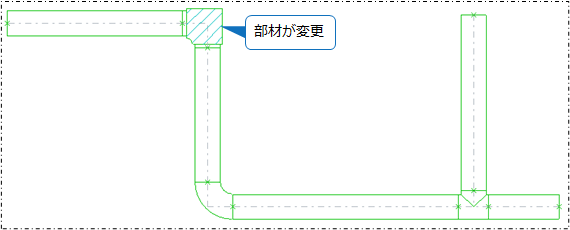

部材種類が変更されます。

丸ダクトをフレキダクトに変更する （フレキ化）

［ダクト］タブの［ダクト口径変更］プルダウンメニューから［フレキ化］コマンド（）をクリックして実行します。

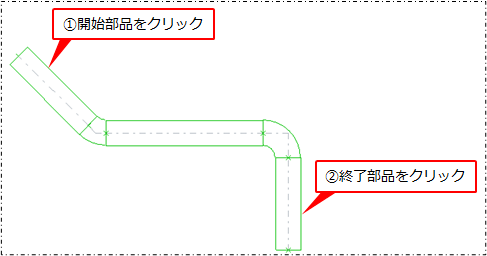

フレキダクトに変更する開始部品・終了部品をクリックします。

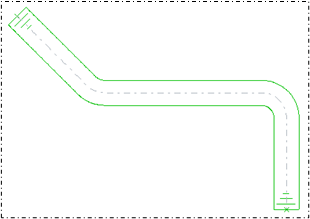

丸ダクトがフレキダクトに変更されます。
