防煙区画の領域に排煙口を配置する

指定した防煙区画の領域に排煙口を配置します。

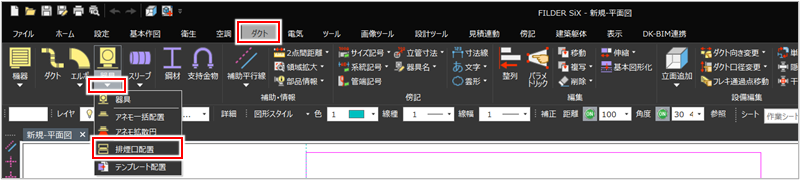

［ダクト］タブの［器具］プルダウンメニューから［排煙口配置］（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

配置する［高さ］を入力します。

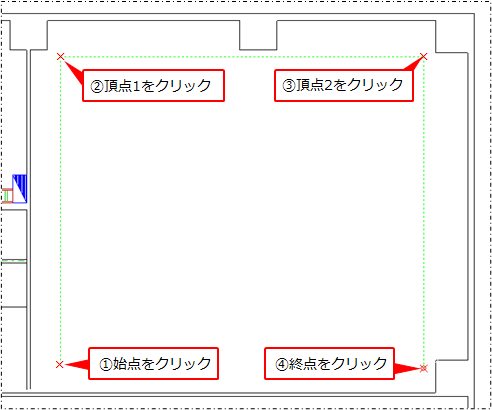

防煙区画の領域の始点・頂点・終点をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

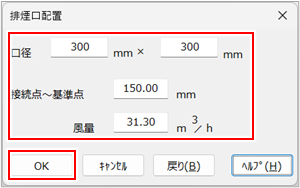

［排煙口配置］ダイアログが表示されます。

必要に応じて、配置設定を変更し、［OK］ボタンをクリックします。

手順3で指定した防煙区画の面積により、算出された数値が自動入力されます。変更する場合は、数値を入力します。

項目説明を見る項目説明を見る

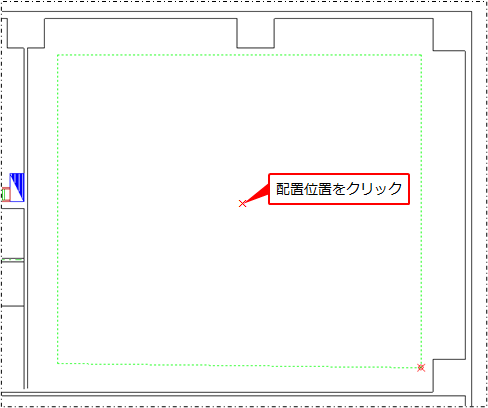

配置位置をクリックします。

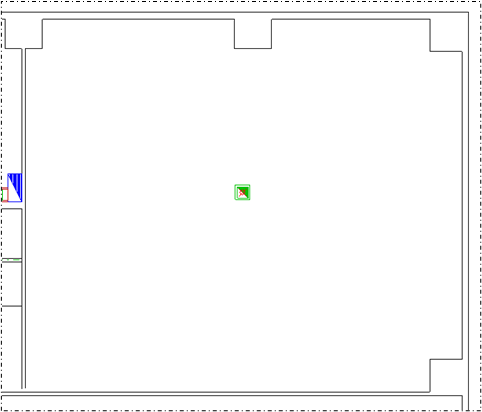

排煙口が配置されます。
