アネモ拡散円の表示・非表示を切り替える

アネモの拡散円を表示または非表示にします。ここでは、非表示の拡散円を表示状態へ切り替えます。

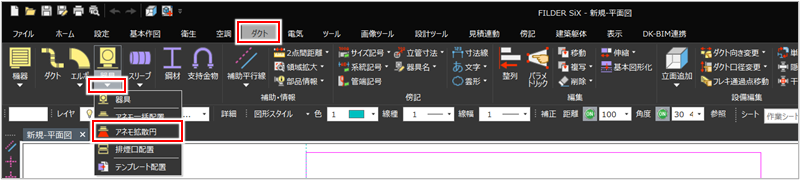

［ダクト］タブの［器具］プルダウンメニューから［アネモ拡散円］（）をクリックして実行します。

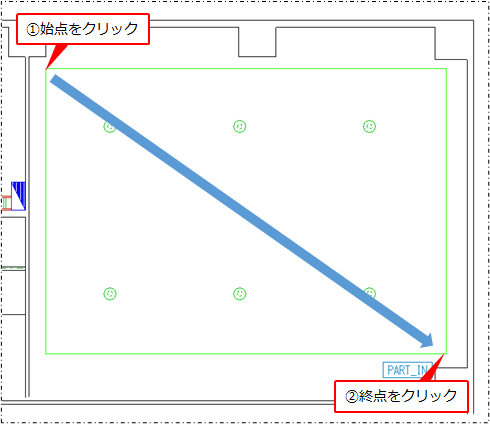

アネモが配置されている位置の始点・終点をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

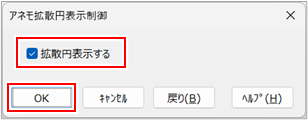

［アネモ拡散円表示制御］ダイアログが表示されます。

［拡散円表示する］にチェックを付け、［OK］ボタンをクリックします。

拡散円を非表示にする場合は、チェックを外します。

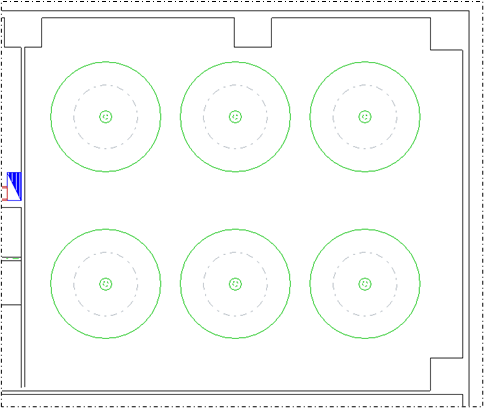

アネモの拡散円表示が切り替わります。

以下の方法でも［アネモ拡散円］コマンドを実行できます。 リボンメニューの［傍記］タブで［アネモ拡散円］コマンドをクリックします。 コマンドキャンセルの状態で、アネモを右クリックして表示されるメニューの［アネモ拡散円表示制御］をクリックします。
