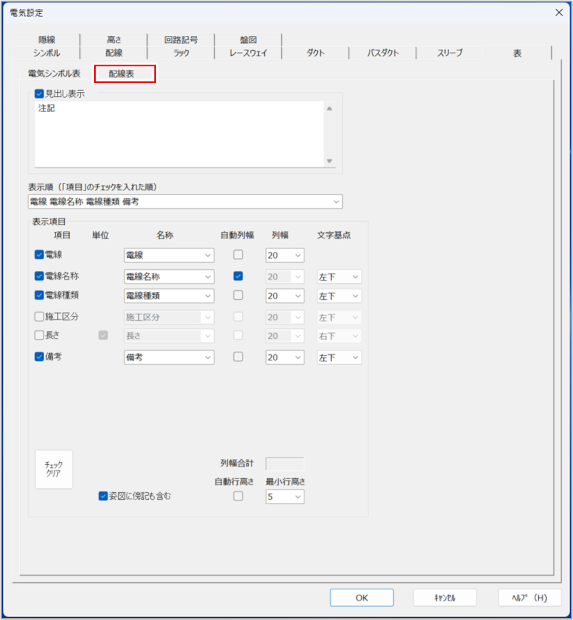

［配線表］タブ

見出し表示

配線表に見出しを表示する場合はチェックを付け、下の欄に見出しの内容を入力します。

表示順（「項目」のチェックを入れた順）

配線表の表示順が、［表示項目］の［項目］でチェックを付けた順に表示されます。

表示項目

配線表の表示項目を設定します。

• ［項目］：表示する項目にチェックを付けます。チェックを付けた順に配線表に表示されます。
• ［単位］：項目に単位を表示する場合にチェックを付けます。
• ［名称］：項目に対応する名称を入力します。［項目］でチェックを付けた項目に設定できます。
• ［自動列幅］：列幅を自動調整する項目にチェックを付けます。［項目］でチェックを付けた項目に設定できます。
• ［列幅］：列幅を自動調整しない場合、幅を入力します。［自動列幅］にチェックを付けていない項目で設定できます。
• ［文字基点］：項目の文字の基点を選択します。［項目］でチェックを付けた項目に設定できます。
• ［チェッククリア］ボタン：［項目］に付けられたチェックがすべて外れます。
• ［列幅合計］：［列幅］に入力された列幅の合計が表示されます。［自動列幅］に1つでもチェックが付いている場合は表示されません。
• ［自動行高さ］：行の高さを自動調整する場合にチェックを付けます。
• ［最小行高さ］：行の最小の高さを、プロッタ出力時の実寸で入力します。

姿図に傍記も含む

傍記のある電線の場合、配線表の姿図に傍記も一緒に表示する場合にチェックを付けます。

［OK］ボタン

設定内容を反映してダイアログを閉じます。

［キャンセル］ボタン

設定内容を反映せずにダイアログを閉じます。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。
