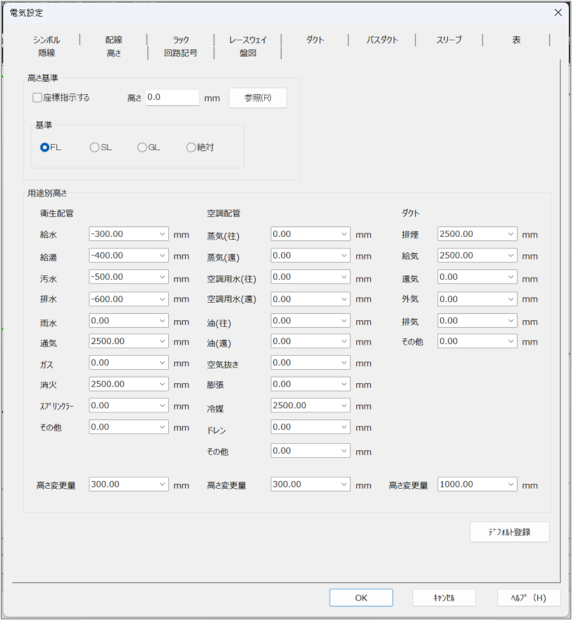

［高さ］タブ

高さ基準

平面図での作図位置の高さ（奥行きの原点）を設定します。

• ［座標指示する］：作図位置の奥行きの原点を座標で指定する場合は、チェックを付けます。
• ［高さ］：配管やダクト部品など、高さを認識する部品を配置する際の作図位置の高さを入力します。［座標指示する］にチェックが付いていない場合に設定できます。
• ［参照］ボタン：クリックするとダイアログがいったん閉じ、図面上の部品をクリックすることにより、高さの設定値を［高さ］に反映できます。［座標指示する］にチェックが付いていない場合に設定できます。
• ［基準］：［FL］［SL］［GL］［絶対］から高さ基準を選択します。［座標指示する］にチェックが付いていない場合に設定できます。

用途別高さ

配線、電線管、ケーブルラックなど電気図面の作図には影響しません。

［デフォルト登録］ボタン

新規図面ファイルに、現在の設定を反映させる場合にクリックします。

［OK］ボタン

設定内容を反映してダイアログを閉じます。

［キャンセル］ボタン

設定内容を反映せずにダイアログを閉じます。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。
