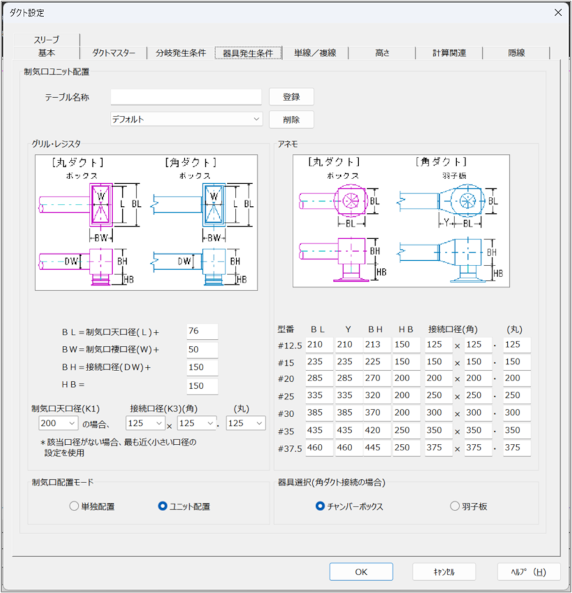

［器具発生条件］タブ

テーブル名称

設定内容を登録するテーブルの名称を入力します。
下のプルダウンメニューで、登録済みのテーブル名称を選択すると、設定を読み込めます。

［登録］ボタン

設定した値を、［テーブル名称］に入力した名称で登録します。

［削除］ボタン

［テーブル名称］の下のプルダウンメニューで選択した登録済みのテーブル名称を削除します。

グリル・レジスタ

グリル・レジスタのサイズを設定します。

• ［BL＝制気口天口径（L）＋］：ボックスの幅（外形）から、制気口天（接続口の天）口径を引いた値を入力します。
• ［BW＝制気口褄口径（W）＋］：ボックスの長さ（外形）から、制気口褄（接続口の褄）口径を引いた値を入力します。
• ［BH＝接続口径（DW）＋］：ボックスの高さ（外形）から、ダクトの接続口径を引いた値を入力します。
• ［HB＝］：ネック（ボックスから天井まで）の距離を入力します。
• ［制気口天口径（K1）］：制気口天口径を入力します。
• ［接続口径（K3）（角）.（丸）］：ボックスの側面に接続する角ダクト・丸ダクトそれぞれの口径を入力します。

アネモ

アネモのサイズを、型番ごとに設定します。

• ［BL］：ボックスまたは羽子板の幅を入力します。
• ［Y］：羽子板の変形部分の幅を入力します。
• ［BH］：ボックスまたは羽子板の高さを入力します。
• ［HB］：ネック（ボックスまたは羽子板から天井まで）の距離を入力します。
• ［接続口径（角）.（丸）］：角ダクト・丸ダクトそれぞれの接続口径を入力します。

制気口配置モード

制気口の配置方法を選択します。

• ［単独配置］：グリル・レジスタ、アネモを単体で配置します。
• ［ユニット配置］：グリル・レジスタ、アネモをボックスや羽子板付きのユニットで配置します。

器具選択（角ダクト接続の場合）

アネモユニットに角ダクトを接続する際に使用する器具を、［チャンバーボックス］［羽子板］から選択します。

［OK］ボタン

設定内容を反映してダイアログを閉じます。

［キャンセル］ボタン

設定内容を反映せずにダイアログを閉じます。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。
