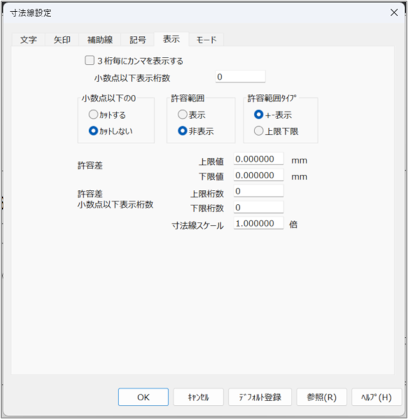

［表示］タブ

寸法線を作成するときの、寸法値の小数点以下の表示や寸法線スケールなどを設定します。

項目	説明
3桁毎にカンマを表示する	寸法値の3桁ごとに「 , 」（カンマ）を表示する場合はチェックを付けます。
小数点以下表示桁数	小数点以下の表示桁数を入力します。
小数点以下の0	小数点以下の表示桁数内で、下位側から0が連続した場合に、0を表示するかどうかを選択します。

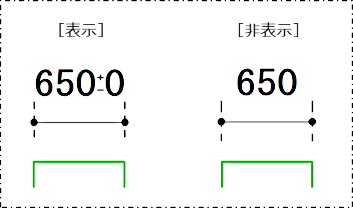

許容範囲	許容寸法を表示するかどうかを選択します。

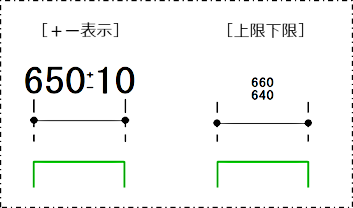

許容範囲タイプ	許容寸法として表示する内容を［＋ー表示］または［上限下限］から選択します。［許容範囲］が［表示］の場合に設定できます。

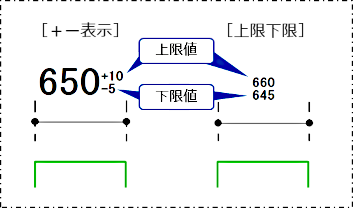

許容差	許容差を［上限値］［下限値］に入力します。［許容範囲］が［表示］の場合に設定できます。

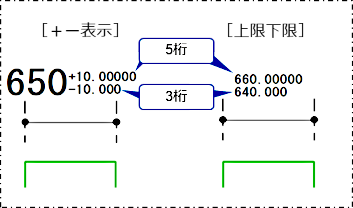

許容差小数点以下表示桁数	許容差の小数点以下の表示桁数を［上限桁数］［下限桁数］に入力します。［許容範囲］が［表示］の場合に設定できます。
寸法線スケール	基準点間の距離（寸法値）に対するスケールを入力します。例えば、メートル（m）単位で寸法値を表示する場合、「0.01」と入力します。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。
［デフォルト登録］ボタン	新規図面ファイルに、現在の設定を反映させる場合にクリックします。
［参照］ボタン	クリックするとダイアログがいったん閉じ、図面上の寸法線をクリックすることにより、補助線の設定値を反映できます。コマンド実行中は使用できません。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。
