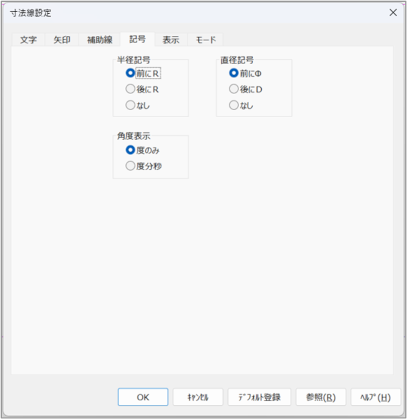

［記号］タブ

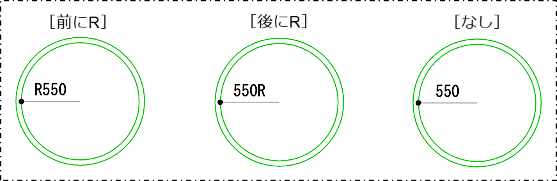

半径記号

半径記号の表示方法を、［前にR］［後にR］［なし］から選択します。

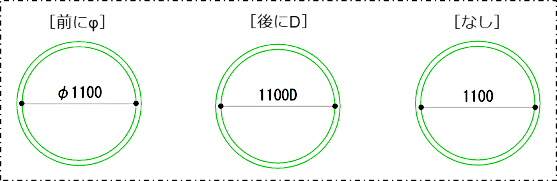

直径記号

直径記号の表示方法を、［前にφ］［後にD］［なし］から選択します。

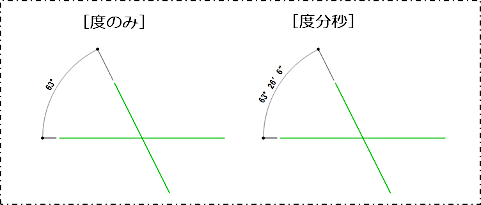

角度表示

角度の表示方法を、［度のみ］または［度分秒］から選択します。

［OK］ボタン

設定内容を実行する場合にクリックします。

［キャンセル］ボタン

設定内容を取り消す場合にクリックします。

［デフォルト登録］ボタン

新規図面ファイルに、現在の設定を反映させる場合にクリックします。

［参照］ボタン

クリックするとダイアログがいったん閉じ、図面上の寸法線をクリックすることにより、寸法線の設定値を反映できます。コマンド実行中は使用できません。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。
