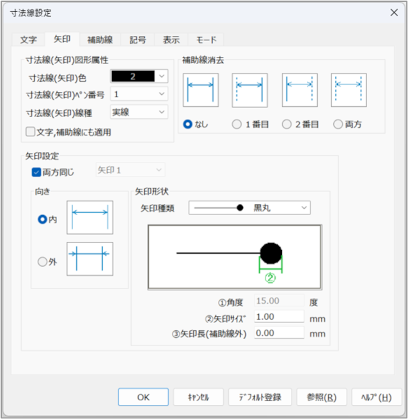

［矢印］タブ

寸法線の両端に付く矢印（寸法矢印）の形状や線種を設定します。

項目	説明
寸法線（矢印）色	矢印の色をプルダウンメニューから選択します。
寸法線（矢印）ペン番号	矢印のペン番号（印刷時の線幅が割り当てられている番号）を選択します。
寸法線（矢印）線種	矢印の線種を選択します。

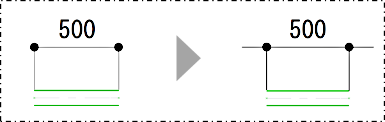

文字,補助線にも適用	矢印の属性（色・ペン番号・線種）を、寸法線と寸法補助線にも適用したい場合はチェックを付けます。チェックを付けると、［文字］タブで文字の色、ペン番号は設定できません。［文字］タブ

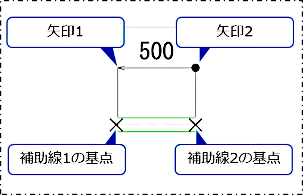

補助線消去	寸法補助線の表示パターンを、補助線の消去方法に応じて選択します。［なし］：補助線を消去しません。［1番目］：最初の補助線を消去します。［2番目］：2番目の補助線を消去します。［両方］：両方の補助線を消去します。
両方同じ	両側の矢印を同じ種類にする場合はチェックを付けます。異なる種類を設定する場合はチェックを外し、プルダウンメニューから［矢印1］［矢印2］をそれぞれ選択します。
向き	矢印の先端形状（矢尻）の向きを［内］［外］から選択します。
矢印種類	矢印の先端形状（矢尻）の種類を選択します。
①角度	矢印の先端形状（矢尻）の角度（1°～30°）を入力します。
②矢印サイズ	矢印の先端形状（矢尻）の大きさを入力します。
③矢印長（補助線外）	寸法補助線から外側に長く寸法線を延長したい場合は、長さを入力します。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。
［デフォルト登録］ボタン	新規図面ファイルに、現在の設定を反映させる場合にクリックします。
［参照］ボタン	クリックするとダイアログがいったん閉じ、図面上の寸法線をクリックすることにより、矢印の設定値を反映できます。コマンド実行中は使用できません。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。
