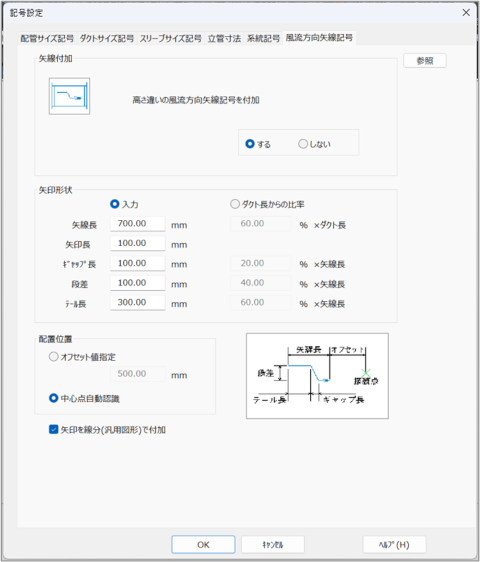

［風流方向矢線記号］タブ

振れダクトなどを使用して高さ違いのダクトを作図した場合に、段差の矢線記号を自動表示するかどうかを設定します。段差の矢印記号を表示すると、どの部分が上下しているかを確認できます。

項目	説明
矢線付加	ダクトを作図時、高さ違いの風流方向矢線記号を付加する場合は、［する］を選択します。
［参照］ボタン	クリックするとダイアログがいったん閉じ、図面上の矢線記号をクリックすることにより、矢線記号の設定値を反映できます。

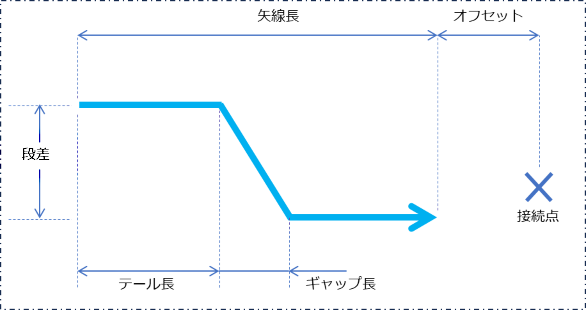

矢印形状	矢印形状の設定方法を選択し、その数値を入力します。［入力］：［矢線長］［矢印長］［ギャップ長］［段差］［テール長］を、ミリメートル（mm）単位で入力します。［ダクト長からの比率］：ダクト長に対する、［矢線長］［矢印長］［ギャップ長］［段差］［テール長］の比率（％）を入力します。
配置位置	矢印記号の配置位置を選択します。［オフセット値指定］：接続点から矢印の先までの距離を指定する場合は、選択して値を入力します。［中心点自動認識］：接続点から矢印の先までの距離を自動認識させる場合は選択します。
矢印を線分（汎用図形）で付加	矢印を属性のない線分で配置する場合はチェックを付けます。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。
