冷媒分岐キットを集計する

冷媒系統ごとに、レフネットジョイント部品を集計し、Excel形式で出力します。

ただし、以下の部品は集計されません。

• レフネットヘッダー
• BSヘッダー
• BSユニット

［DK-BIM連携］タブの［冷媒分岐キット集計］コマンド（）をクリックして実行します。

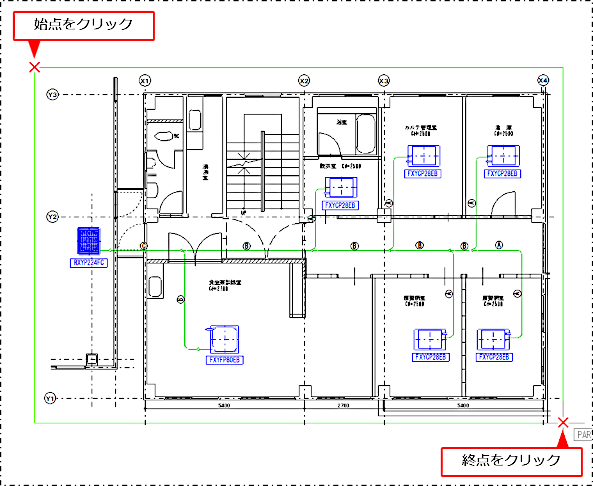

冷媒分岐キットを選択します。

個別にクリックして選択することもできます。

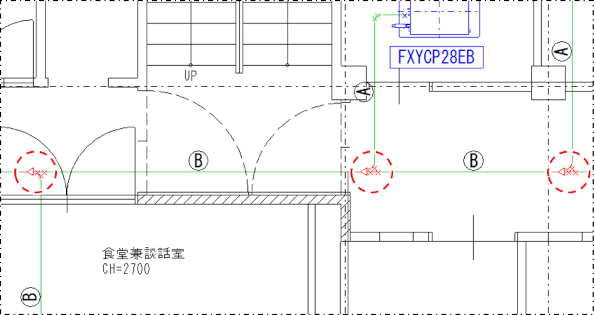

レフネットジョイントが選択されます。

右クリックまたは［Enter］キーを押し、確定します。

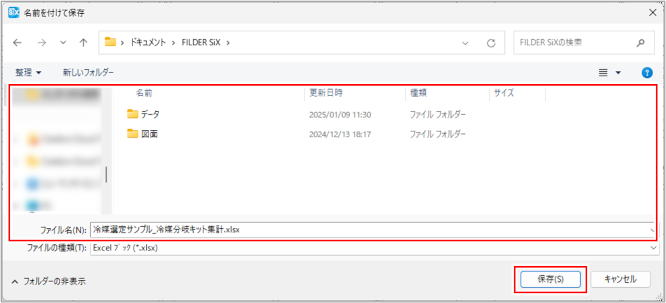

［名前を付けて保存］ダイアログが表示されます。

保存先とファイル名を設定し、［保存］ボタンをクリックします。

集計表はExcel形式でファイルに保存され、自動的に開きます。

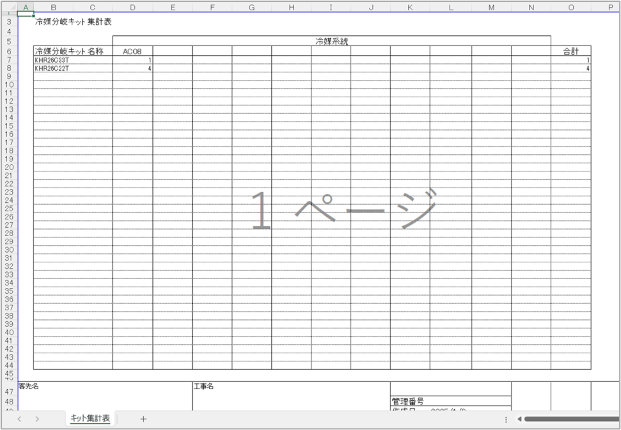

冷媒分岐キット集計表の内容は、以下のとおりです。

項目	説明
冷媒分岐キット名称	レフネットジョイントの型番です。
冷媒系統	冷媒系統の名称です。最大11個まで表示されます。
合計	各レフネットジョイントの合計個数です。
各レフネットジョイントの個数	レフネットジョイントの型番ごとの個数です。選択した冷媒系統ごとに集計されます。
客先名	必要に応じて入力してください。
工事名	必要に応じて入力してください。
管理番号	必要に応じて入力してください。
作成日	冷媒分岐キット集計表の作成日が表示されます。
