ペン番号で図形を表示する

デフォルト設定では、図形は設定した色で表示されますが、ペン番号ごとに設定された色に表示を切り替えることができます。ペン番号とは図形が持つ線幅の番号です。

ペン番号ごとの表示にする場合は、［設定］タブの［環境設定］コマンドをクリックして実行し、［システム設定］の［印刷色・線幅］で［ペン番号ごとに線幅を設定］を選択した状態で使用してください。

［表示］タブの［ペン番号表示制御］コマンド（）をクリックして実行します。

［ペン番号確認］ダイアログが表示されます。

［ペン番号表示］を選択し、［OK］ボタンをクリックします。

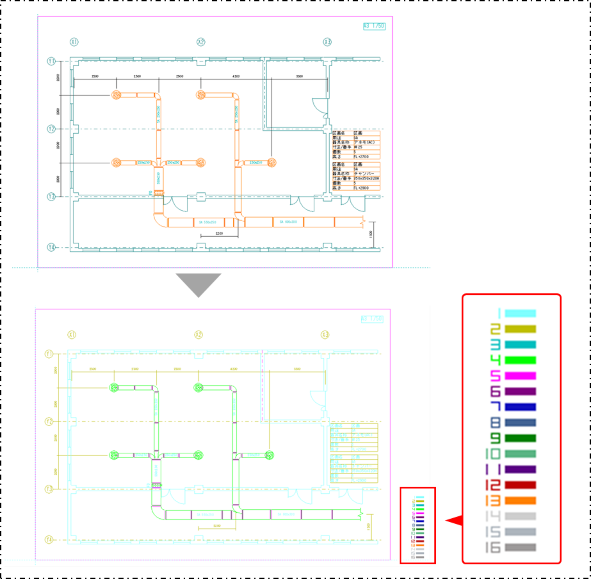

右下にペン番号の一覧が表示され、図形の色はペン番号に対応した色に変わります。

元の画面に戻すには、［ペン番号確認］ダイアログで［カラー番号表示］を選択し、［OK］ボタンをクリックします。
