絶対・仮想交点を指定する

線や配管などの作図コマンド実行中に、絶対（点）・仮想交点・2点間中点を指定します。

絶対

アシスト表示（図上点・交点・端点・接続点など）を無視して、仮表示どおりに作図できます。配管やダクトの場合は、他の配管やダクトと接続せずに作図できます。

ここでは例として、同一ルートを通る、高さの異なる配管を作図します。［絶対］を使用することで、配管を重ねた場合でも接続せずに作図できます。

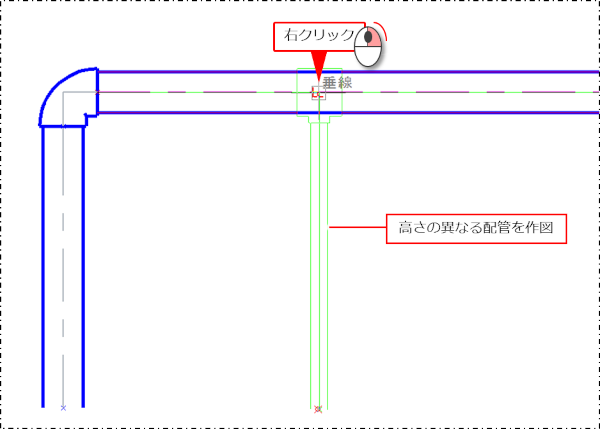

既存の配管に重なる位置まで別の配管を作図し、アシスト表示の［垂線］の位置で右クリックします。

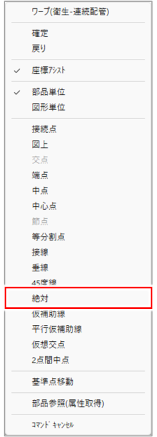

ショートカットメニューが表示されます。

［絶対］をクリックします。

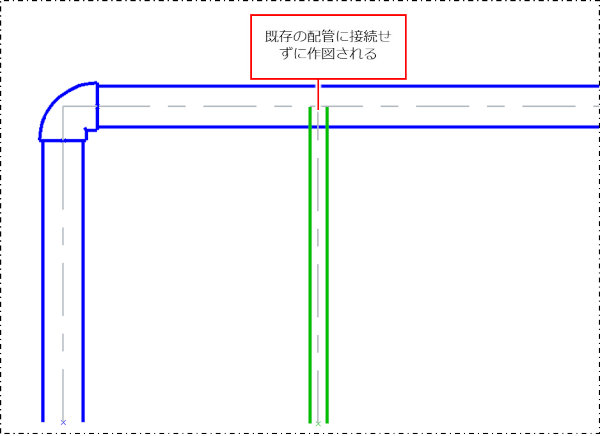

カーソルの位置が指定されます。これにより、既存の配管に接続せずに、配管を重ねて作図できます。

2つの図形を延長したときに交わる点（仮想交点）を指定します。

ここでは例として、［線］コマンド実行中に、2本の線分の延長線上にある仮想交点を指定します。

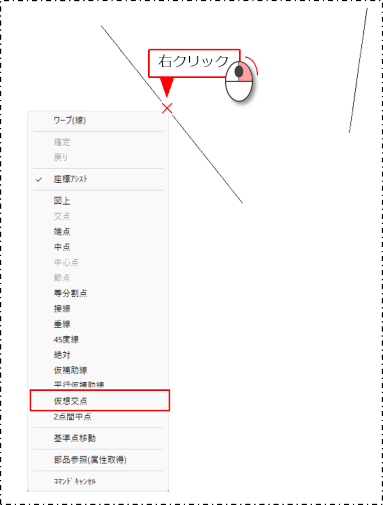

［線］コマンド実行中に、線分を右クリックして表示されるメニューの［仮想交点］をクリックします。

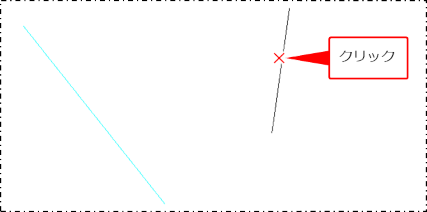

2つ目の図形をクリックします。

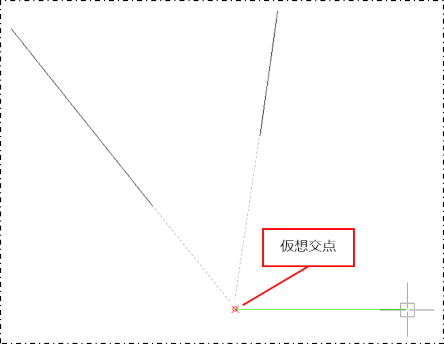

仮想交点が始点として指定されます。

2つの点の中点（2点間中点）を指定します。

ここでは例として、［線］コマンド実行中に、五角形の2つの頂点の中間点を指定します。

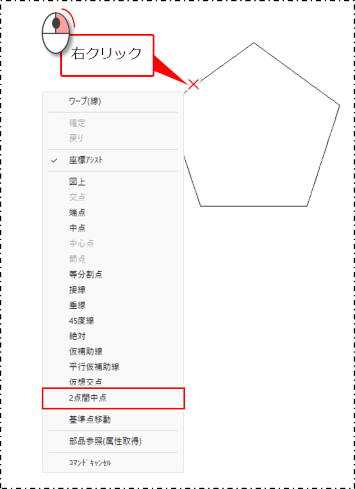

［線］コマンド実行中に、図形上で右クリックして表示されるメニューの［2点間中点］をクリックします。

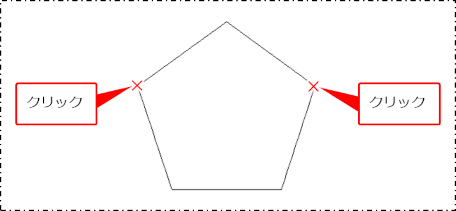

1点目をクリックし、2点目をクリックします。

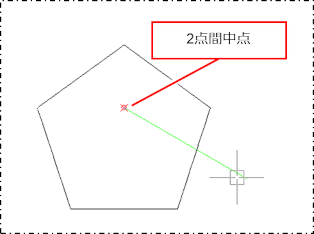

2点間中点が始点として指定されます。

配管・ダクトの継手を配置したい位置で使用しても、継手は発生しません。また、躯体の包絡処理をしたい位置で使用しても、包絡処理はされません。
