曲線を作図する

スプライン曲線とベジェ曲線を作図します。

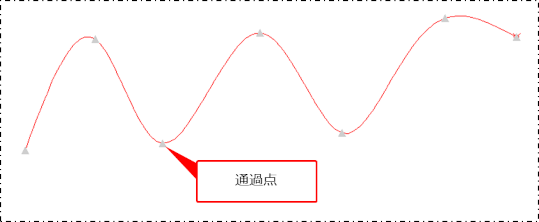

  • スプライン曲線は、指示した3つ以上の点（通過点）をすべて滑らかに通過するよう設計された曲線です。

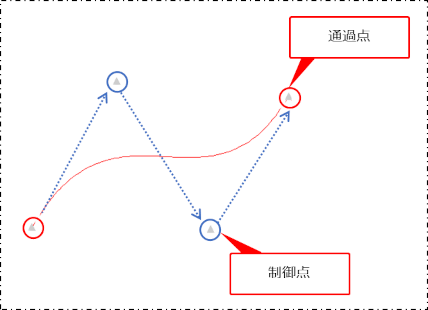

  • ベジェ曲線は、最小単位4つの点で構成される曲線で、始点、終点（通過点）、およびその間に配置されて曲線の形状を制御する2つの制御点からなります。

曲線を作図する

スプライン曲線とベジェ曲線を作図します。

［基本作図］タブの［曲線］コマンド（曲線アイコン）をクリックして実行します。

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で作図方法を設定します。

項目説明を見る項目説明を見る

項目 説明

モード

作図する曲線の種類を選択します。

  • ［スプライン］：スプライン曲線を作図します。
  • ［ベジェ］：ベジェ曲線を作図します。

確定ボタン

作図を確定する場合にクリックします。

作図の確定は、右クリックでもできます。

曲線を作図します。

スプライン曲線を作図する場合、3つ以上の通過点が必要です。

ここでは、7つの通過点があるスプライン曲線の作図方法を説明します。

［コマンドプロパティ］で以下を設定します。

  • ［モード］で［スプライン］を選択

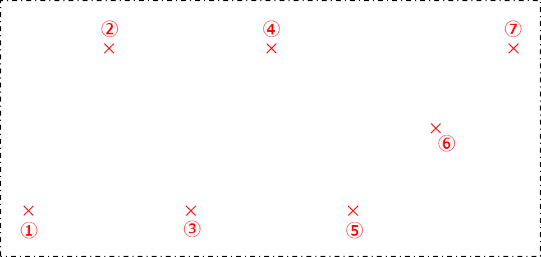

①から⑦の順に7つの点をクリックし、［確定ボタン］をクリックします。

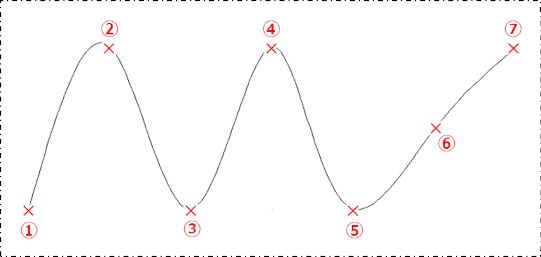

スプライン曲線が作図されます。

ベジェ曲線を作図する場合ベジェ曲線を作図する場合

ベジェ曲線を作図するには、3n＋1（nは1以上の整数）個の点が必要です。この規定数の座標を指示しなければ、確定できません。

ここでは、7つの点があるベジェ曲線の作図方法を説明します。

［コマンドプロパティ］で以下を設定します。

  • ［モード］で［ベジェ］を選択

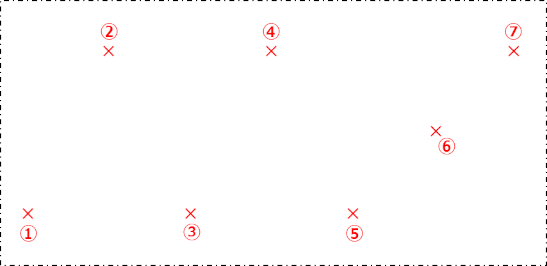

①から⑦の順に7つの点をクリックし、［確定ボタン］をクリックします。

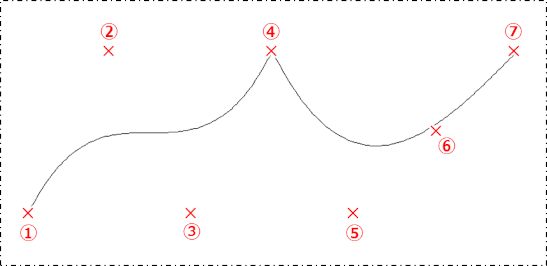

ベジェ曲線が作図されます。
