曲線を編集する
スプライン曲線とベジェ曲線を編集します。
曲線の通過点または制御点を移動・追加・削除し、曲線を編集します。
［基本作図］タブの［曲線編集］コマンド（
）をクリックして実行します。

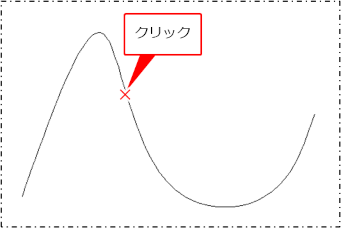

曲線をクリックします。
［曲線編集］ダイアログが表示されます。
［編集内容］を選択し、［OK］ボタンをクリックします。
| 項目 | 説明 |
|
編集内容 |
編集の内容を選択します。
|
|
［OK］ボタン |
設定内容を実行する場合にクリックします。 |
|
［キャンセル］ボタン |
設定内容を取り消す場合にクリックします。 |
|
［ヘルプ］ボタン |
FILDER SiXのヘルプを確認する場合にクリックします。 |
通過点または制御点を移動し、曲線を編集します。
［編集内容］で［通過点／制御点の移動］を選択している場合の編集方法を説明します。

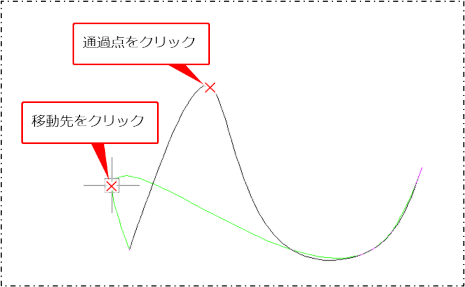

移動する通過点をクリックし、移動先をクリックします。
-
スプライン曲線を編集する場合は、曲線上の通過点をクリックします。
-
ベジェ曲線を編集する場合は、曲線上の通過点または制御点をクリックします。

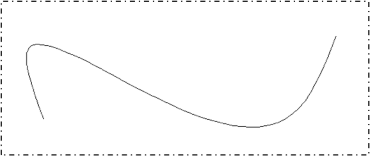

通過点が移動され、曲線が変形します。
通過点または制御点を追加し、曲線を編集します。
［編集内容］で［通過点／制御点の追加］を選択している場合の編集方法を説明します。

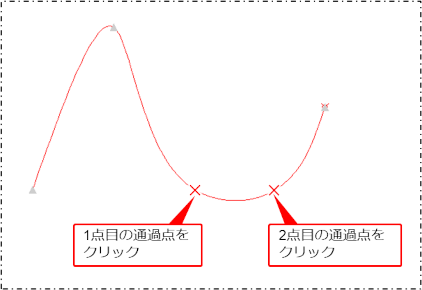

通過点を追加したい位置の両側にある通過点をそれぞれクリックします。
-
スプライン曲線の場合は、追加したい点に隣接している通過点を2つ指示します。
-
ベジェ曲線の場合は、追加したい点に隣接している通過点や制御点を2つ指示します。
点を追加することで、それぞれの点が、通過点→制御点→制御点→通過点→制御点に置き換わります。

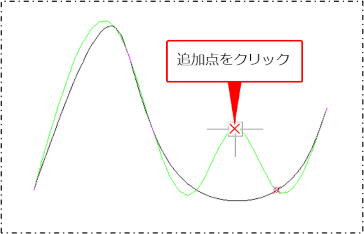

追加する通過点または制御点をクリックします。

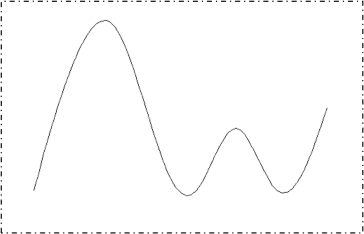

通過点が追加され、曲線が変形します。
通過点または制御点を削除し、曲線を編集します。
［編集内容］で［通過点／制御点の削除］を選択している場合の編集方法を説明します。

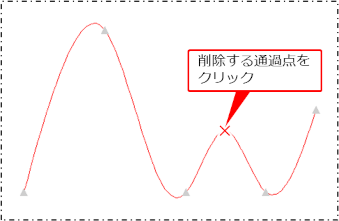

削除する通過点をクリックしします。

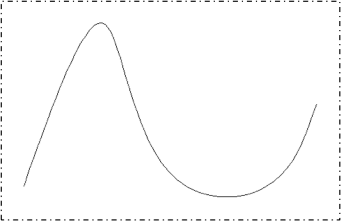

通過点が削除され、曲線が変形します。
編集が終了したら［キャンセル］ボタンをクリックします。
［曲線編集］コマンドが終了します。
