ハッチングや塗りつぶしの形状を編集する

設定したハッチングまたは塗りつぶしの形状を、コントロールポイントを移動することで変更します。

以下では、ハッチングを例に説明します。塗りつぶしの場合も、同様に操作します。

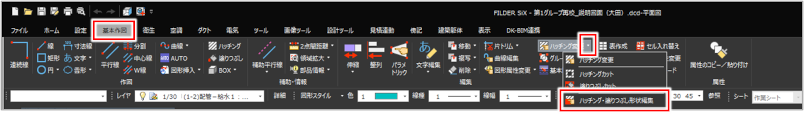

［基本作図］タブの［ハッチング変更］プルダウンメニューから［ハッチング・塗りつぶし形状編集］コマンド（）をクリックして実行します。

形状を編集するハッチングを選択します。

選択したハッチングの領域の周りにコントロールポイントが表示されます。

ハッチングの形状編集は、図形のハッチング部分を右クリックし、［ハッチング・塗りつぶし形状編集］をクリックしても実行できます。

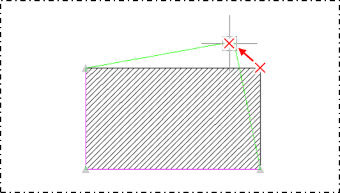

コントロールポイントをドラッグし、移動先をクリックします。

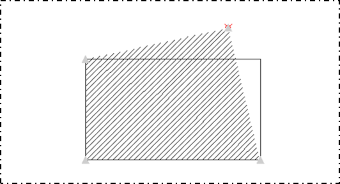

コントロールポイントの位置が確定し、ハッチングの形状が変更されます。
