ハッチングや塗りつぶしの一部をカットする

ハッチングや塗りつぶしは、一部分をカットできます。

ハッチングの一部をカットする

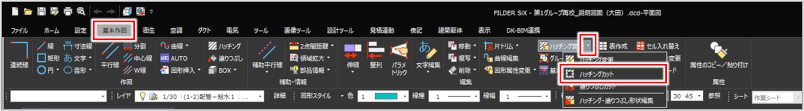

［基本作図］タブの［ハッチング変更］プルダウンメニューから［ハッチングカット］コマンド（）をクリックして実行します。

カットするハッチングをクリックします。

複数箇所を選択することや、ドラッグして選択範囲を指定することもできます。

選択したハッチングの色が変わります。

右クリックまたは［Enter］キーを押し、確定します。

ハッチングカットは、図形のハッチング部分を右クリックし、［ハッチングカット］をクリックしても実行できます。

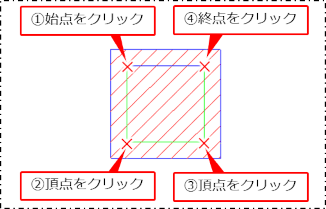

カットする範囲の頂点をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

ハッチングがカットされます。

塗りつぶしの一部をカットする

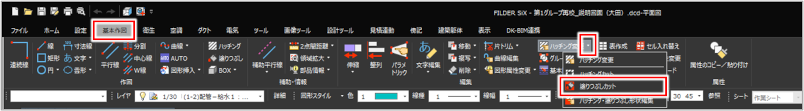

［基本作図］タブの［ハッチング変更］プルダウンメニューから［塗りつぶしカット］コマンド（）をクリックして実行します。

カットする塗りつぶしをクリックします。

複数箇所を選択できます。ドラッグして選択範囲を指定することもできます。

選択した塗りつぶしの色が変わります。

右クリックまたは［Enter］キーを押し、確定します。

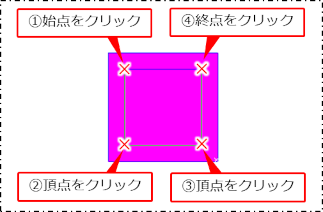

カットする範囲の頂点をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

塗りつぶしがカットされます。
