軸角を一時的に変更する

斜めに配置された躯体図に配管やダクトなどを作図する場合に、一時的に座標軸の角度を変更して躯体図を水平または垂直にし、作図しやすくできます。

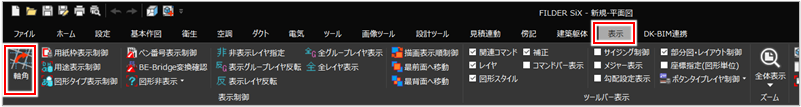

［表示］タブの［軸角］コマンド（）をクリックして実行します。

［表示］タブの［軸角］アイコンがONの状態（）になり、［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で基準線分の角度を設定します。

項目説明を見る項目説明を見る

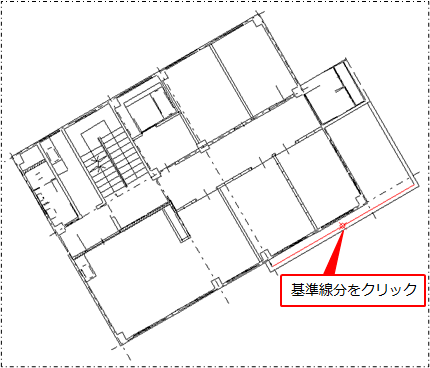

角度を変更する基準となる基準線分をクリックします。

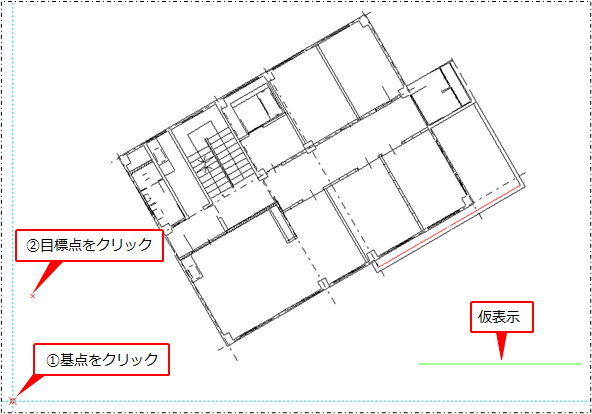

回転の中心となる基点をクリックし、移動先の目標点をクリックします。

目標点の設定時は、手順3で指定した基準線分が、移動後のプレビューとして仮表示されます。

図面の回転結果が意図しない表示になった場合は、いったん［表示］タブの［軸角］をクリックして元の角度に戻します。再度手順1から操作し、［コマンドプロパティ］の［揃える角度］に180°を加えた角度を入力してください。

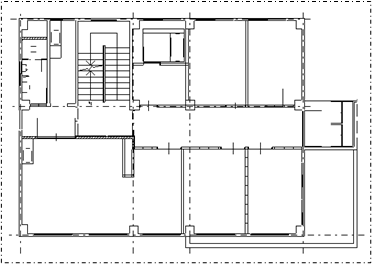

指定した角度で図面が一時的に表示されます。

作図完了後、［表示］タブの［軸角］をクリックします。

［表示］タブの［軸角］アイコンがOFFの状態（）に戻り、元の図面の角度に戻ります。

図形のない図面上で、右クリックして表示されるメニューの［軸角］のチェックを外しても、軸角コマンドをOFFにできます。 軸角コマンドをONのまま図面を保存した場合は、次回図面を開いたときに軸角コマンドがONの状態で表示されます。

座標軸の角度変更は、コマンドキャンセルの状態で、図形のない図面上で右クリックして表示されるメニューの［軸角］をクリックしても実行できます。
