AUTOモードを使用する

AUTOモードは、他の作図・編集のコマンドと異なり、座標の指示位置や指示対象に応じて動作する機能が変わる、特別な作図・編集機能です。
AUTOモードで作図・編集を行うと、使用する機能が変わるたびにコマンドを選択する必要がないため、より効率的に作図が行えます。

AUTOモードで図形の作図・編集を行う

AUTOモードでは、以下の作図・編集機能を使用できます。

［基本作図］タブの［AUTO］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

必要に応じて［補助線］の［On］［Off］を切り替えます。

線を補助線として作図する場合は［On］を選択します。
［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。

1本ずつ線を作図します。

始点をクリックし、終点をクリックします。

図形がない位置を始点としてクリックすることで、線を作図する機能が実行されます。

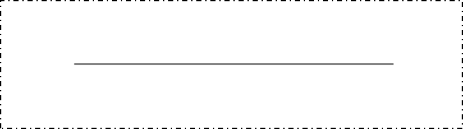

線が作図されます。

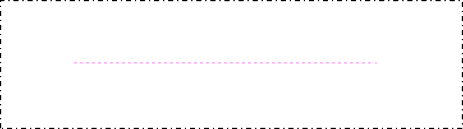

［コマンドプロパティ］の［補助線］で［On］を選択している場合は、補助線が作図されます。

線の選択した部分を削除します。

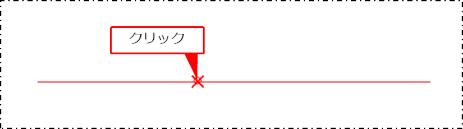

変更対象の線をクリックします。

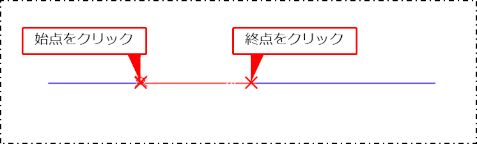

削除範囲の始点をクリックしてから、終点をクリックします。

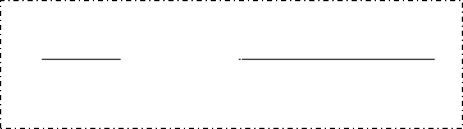

選択した部分の線が削除されます。

線を伸縮します。

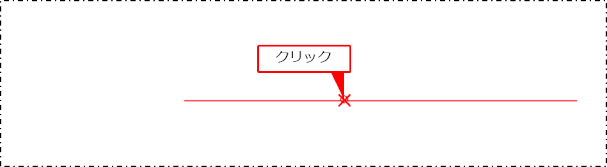

変更対象の線をクリックします。

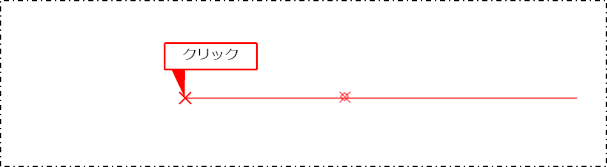

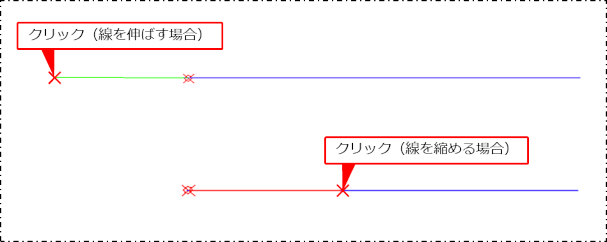

伸縮する線の端点をクリックします。

目標点をクリックします。

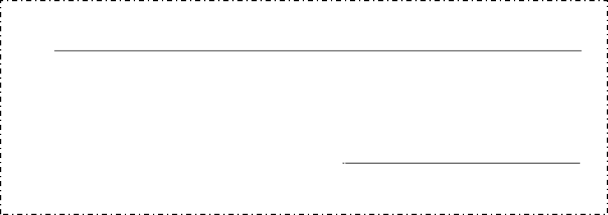

選択した線が伸縮されます。

交差している、または延長上で交差する2本の線分の端点を伸縮し、コーナーに変更します。

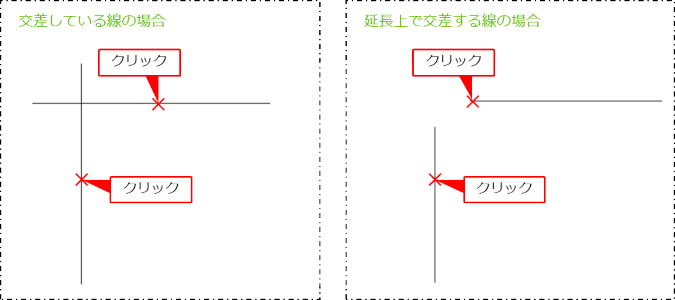

コーナー処理を行う2本の線をクリックします。

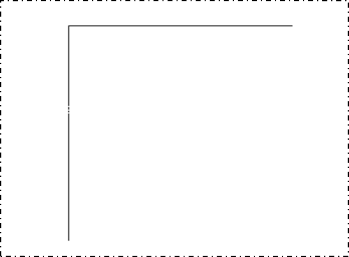

選択した2本の線がコーナー処理されます。

交差している配管（ダクト）を継手で接続します。

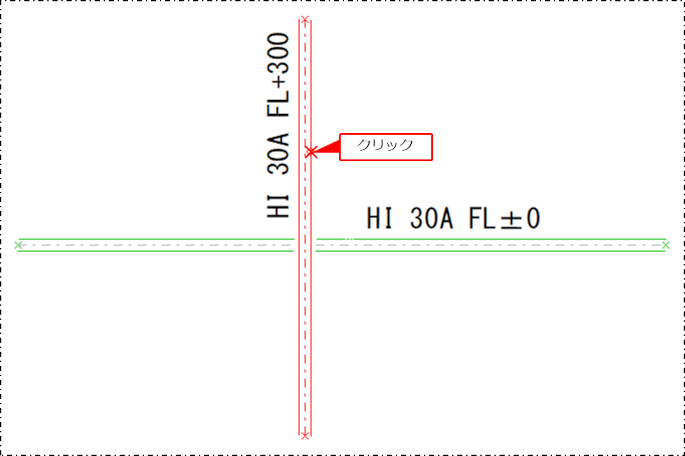

交差する片方の配管（ダクト）の、配管上をクリックします。

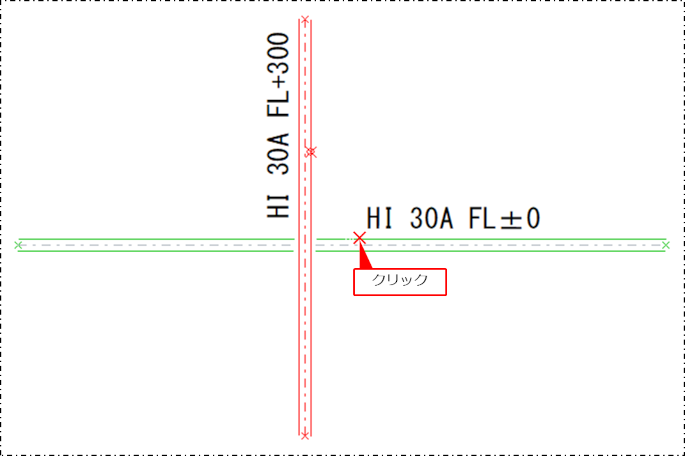

交差するもう片方の配管（ダクト）の、配管上をクリックします。

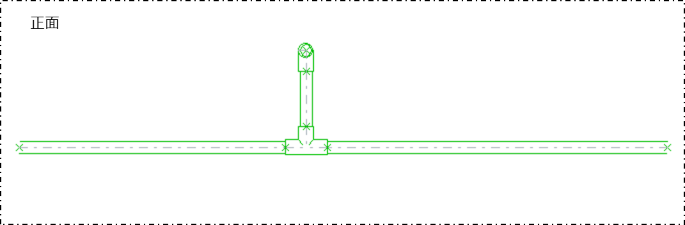

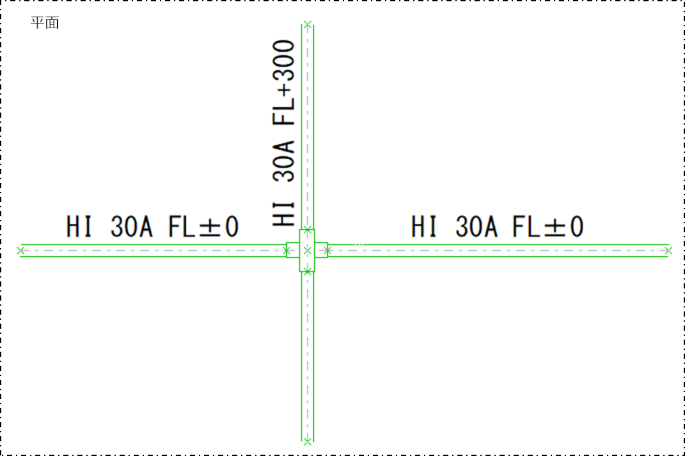

選択した配管（ダクト）が継手で接続されます。

選択した配管（ダクト）の高さと向きや、選択する場所（管端点または管上）に応じて、発生する継手の種類が異なります。
