属性をコピーして別の図形に貼り付ける

図形の色、線幅、文字サイズなどの属性をコピーし、別の図形に貼り付けます。
属性とはシート、レイヤ、色、線種、線幅、矢印サイズ、文字サイズなどのことです。

コピー／貼り付けする属性には、「基本属性」と「個別属性」があります。

• 基本属性：シート、レイヤ、色、線種、線幅など、すべての図形が共通して持っている属性です。部品種類に関わらず、コピー／貼り付けできます。
• 個別属性：部品種類ごとに持っている属性です。同じ部品種類の図形からのみコピー／貼り付けできます。

以下の図形が個別属性のコピー／貼り付けの対象になります。

• 線分・ポリライン・円弧・楕円弧・曲線（スプライン／ベジェ）・寸法線
• 矩形・円・楕円・点
• BOX・円柱・多角柱
• 塗りつぶし・ハッチング
• 文字・表文字・ラベル・吹き出し文字・バルーン
• 表
• グループ

※ポリラインはFILDER SiXでは作図できません。他のCADアプリケーションから入力したポリラインが対象となります。

※［属性のコピー／貼り付け］は基本図形のみ対象となります。機器や配管・ダクトなどの設備部品は対象外です。

※レイアウト、ビューポート、シート間、ファイル間での属性のコピー／貼り付けには対応していません。

コピーする属性を設定し貼り付ける

コピー元の図形の属性をコピーして、コピー先の図形に属性を貼り付けます。

［基本作図］タブの［属性のコピー／貼り付け］コマンド（）をクリックして実行します。

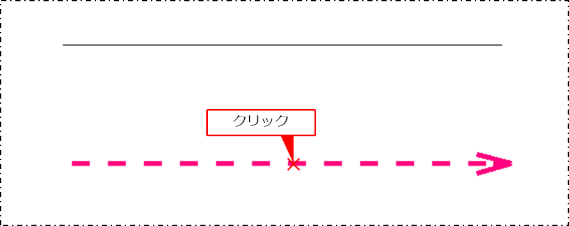

コピー元の図形をクリックします。

コピー元の図形は範囲選択できません。クリックして選択してください。

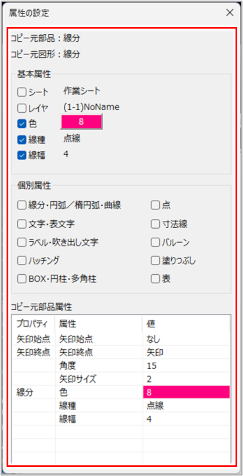

［属性の設定］ダイアログが表示されます。

コピーする属性を指定します。

項目説明を見る項目説明を見る

コピー先の図形をクリックします。

コピー元の図形の属性が、コピー先の図形に貼り付けられます。

以降、3つの操作例で属性のコピー／貼り付け方法を説明します。

ここでは、例として文字を含めた個別情報をすべてコピーして貼り付けます。

操作例1：寸法線の属性をコピーして別の寸法線に貼り付ける

［基本作図］タブの［属性のコピー／貼り付け］コマンド（）をクリックして実行します。

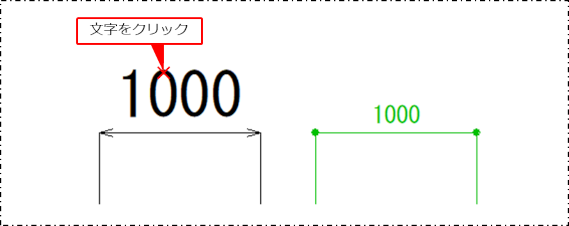

コピー元の寸法線の文字部分をクリックします。

コピー元の図形は範囲選択できません。クリックして選択してください。

クリックした位置によってコピーされる情報が変わります。

• 文字を含めた個別情報をすべてコピーしたい場合：寸法線の文字部分をクリックします。
• 文字情報以外の個別情報をすべてコピーしたい場合：寸法線や寸法補助線の部分をクリックします。文字情報はコピーされません。

ここでは、例として文字部分をクリックし、文字を含めた個別情報をすべてコピーします。

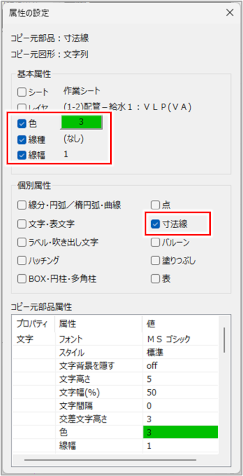

［属性の設定］ダイアログが表示されます。

選択した寸法線から以下の属性がコピーされます。

• 色：緑色
• 線種：実線
• 文字高さ：5
• フォント色：緑色
• 矢印種類：黒丸

コピーする属性を以下のように指定します。

• ［基本属性］：［色］［線種］［線幅］にチェックを付ける。
• ［個別属性］：［寸法線］にチェックを付ける。

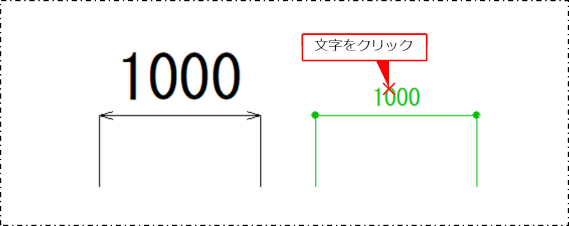

コピー先の寸法線の文字部分をクリックします。

コピー前の寸法線と文字の属性は以下のとおりです。

• 色 ：黒色
• 線種：（なし）
• 文字高さ：13
• フォント色：黒色
• 矢印種類：矢印

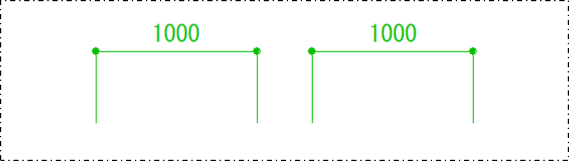

コピー元の寸法線と文字の属性が、コピー先の寸法線と文字に貼り付けられ、以下の属性に変更されます。

• 色：緑色
• 線種：実線
• 文字高さ：5
• フォント色：緑色
• 矢印種類：黒丸

操作例2：ラベルの属性をコピーして別のラベルに貼り付ける

［基本作図］タブの［属性のコピー／貼り付け］コマンド（）をクリックして実行します。

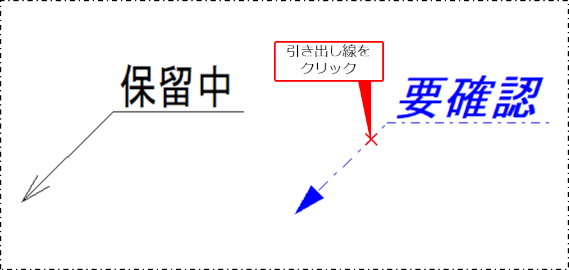

コピー元のラベルの引き出し線をクリックします。

コピー元の図形は範囲選択できません。クリックして選択してください。

クリックした位置によってコピーされる情報が変わります。

• 文字を含めた個別情報をすべてコピーしたい場合：ラベルの文字部分をクリックします。
• 文字情報以外の個別情報をすべてコピーしたい場合：ラベルの引き出し線をクリックします。文字情報はコピーされません。

ここでは、例として引き出し線をクリックし、文字以外の個別属性をコピーします。

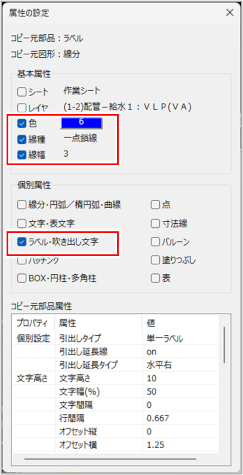

［属性の設定］ダイアログが表示されます。

選択した円から以下の属性がコピーされます。

• 色：青色
• 線種：一点鎖線
• フォント色：青色
• 矢印種類：黒三角

コピーする属性を以下のように指定します。

• ［基本属性］：［色］［線種］［線幅］にチェックを付ける。
• ［個別属性］：［ラベル・吹き出し文字］にチェックを付ける。

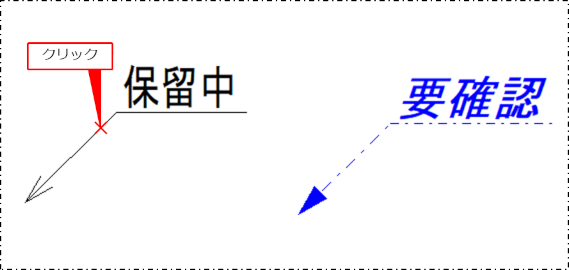

コピー先のラベルをクリックします。

コピー前のラベルの属性は以下のとおりです。

• 色：黒色
• 線種：実線
• フォント色：黒色
• 矢印種類：矢印

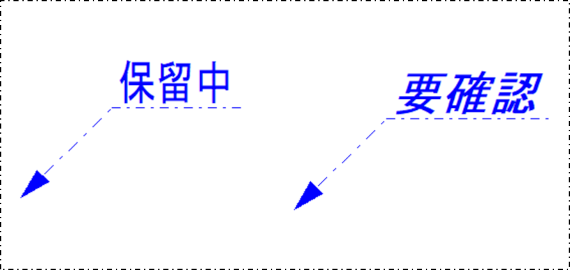

コピー元のラベルの属性が、コピー先のラベルに貼り付けられ、以下の属性に変更されます。

• 色 ：青色
• 線種：一点鎖線
• フォント色：青色
• 矢印種類：黒三角

操作例3：BOXの属性をコピーして別のBOXに貼り付ける

［基本作図］タブの［属性のコピー／貼り付け］コマンド（）をクリックして実行します。

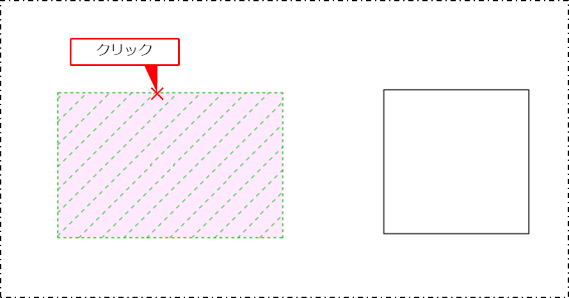

コピー元のBOXをクリックします。

コピー元の図形は範囲選択できません。クリックして選択してください。

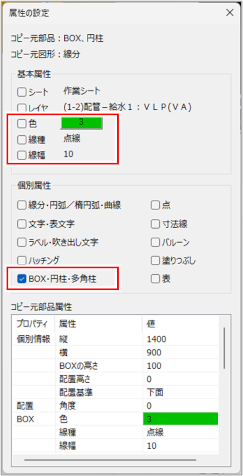

［属性の設定］ダイアログが表示されます。

選択したBOXから以下の属性がコピーされます。

• 色：緑色
• 線種：点線
• 線幅：10
• ハッチング：水平
• 色（ハッチング）：緑色
• 線種（ハッチング）：点線
• 線幅（ハッチング）：2
• 塗りつぶし：ピンク（透過0%）

コピーする属性を以下のように指定します。

ここでは、例としてハッチング・塗りつぶしなど個別属性のみコピーします。

• ［基本属性］：すべてのチェックを外す。
• ［個別属性］：［BOX・円柱・多角柱］にチェックを付ける。

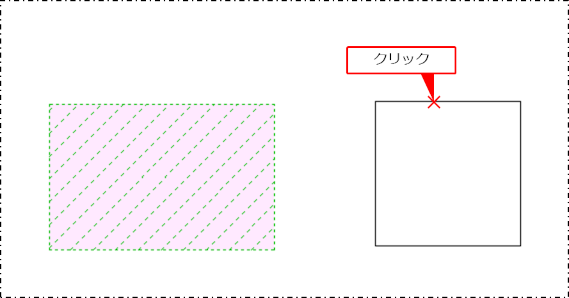

コピー先のBOXをクリックします。

コピー前のBOXの属性は以下のとおりです。

• 色 ：黒色
• 線種：実線
• 線幅：5
• ハッチング：なし
• 塗りつぶし：なし

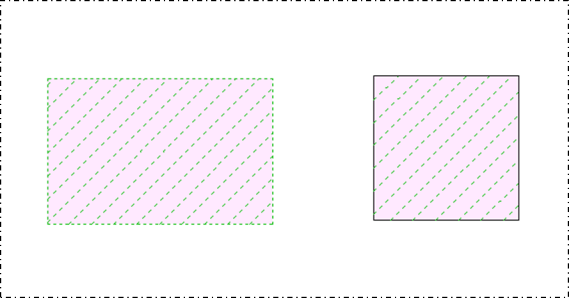

コピー元のBOXの個別属性が、コピー先のBOXに貼り付けられ、以下の属性に変更されます。

• ハッチング：水平
• 色（ハッチング）：緑色
• 線種（ハッチング）：点線
• 線幅（ハッチング）：2
• 塗りつぶし：ピンク（透過0%）

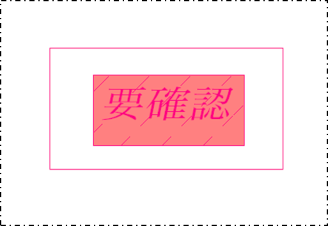

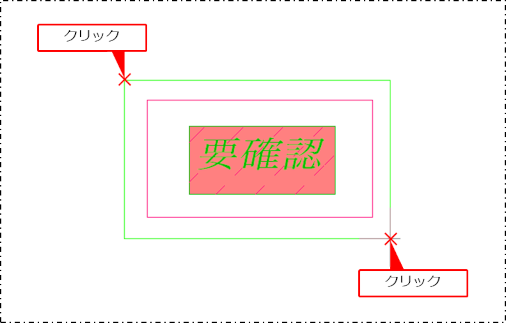

グループ図形のコピー／貼り付け

グループ図形の属性をコピー／貼り付けできます。

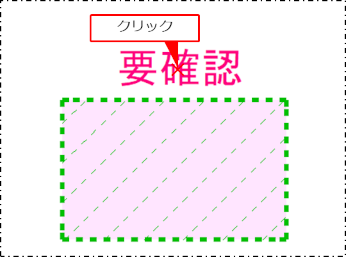

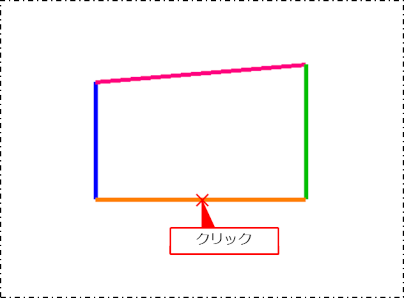

コピー元がグループの場合コピー元がグループの場合

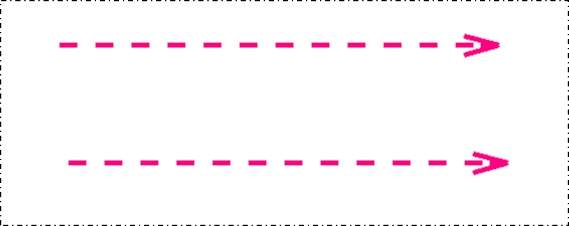

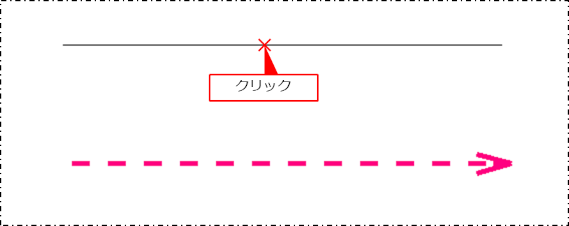

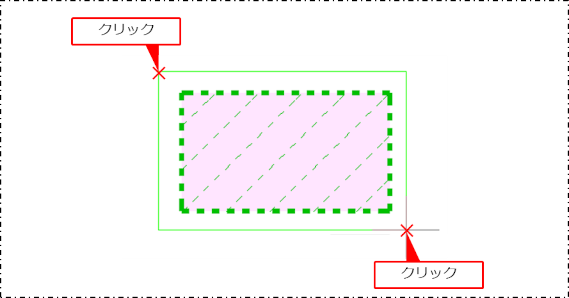

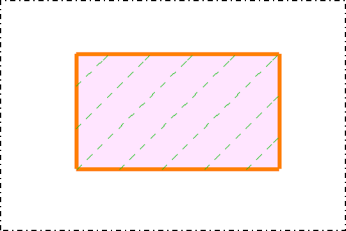

コピー先がグループの場合コピー先がグループの場合
