立管寸法を変更する
立管寸法の引き出し線の書き出し位置や、矢印の方向を変更します。
引き出し線の配置位置を変更する
立管寸法の引き出し線の書き出し位置を変更します。
［立管寸法書出位置変更］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

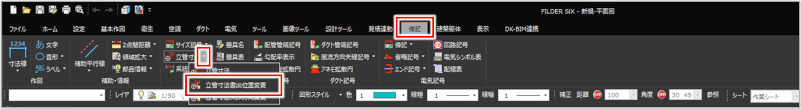

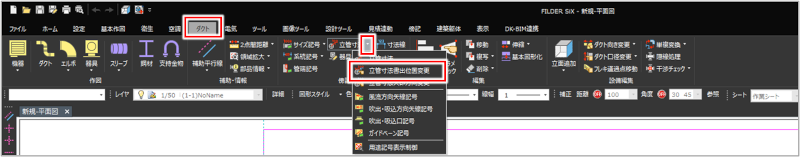

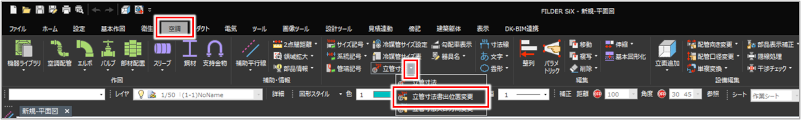

［衛生］タブ＞［立管寸法］プルダウンメニュー＞［立管寸法書出位置変更］ ［空調］タブ＞［立管寸法］プルダウンメニュー＞［立管寸法書出位置変更］ ［ダクト］タブ＞［立管寸法］プルダウンメニュー＞［立管寸法書出位置変更］ ［傍記］タブ＞［立管寸法］プルダウンメニュー＞［立管寸法書出位置変更］ |
|
立管寸法を右クリックし、表示されるメニューで［立管寸法書出位置変更］をクリックしても実行できます。 |

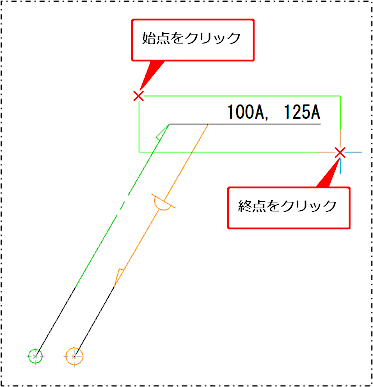

変更する立管寸法を範囲選択します。
1つずつクリックして選択することもできます。
右クリックまたは［Enter］キーを押し、確定します。

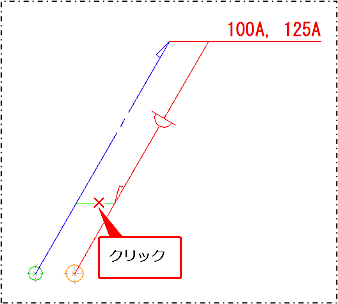

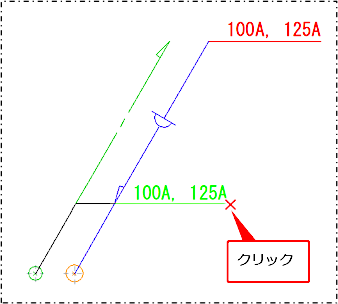

仮表示を確認し、引き出し線の書き出し位置をクリックします。

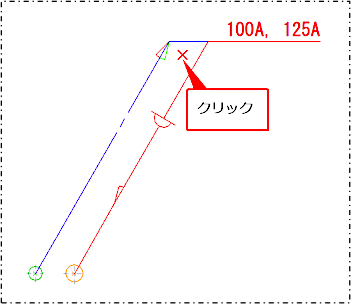

仮表示を確認し、立管寸法の配置位置をクリックします。
立管寸法の配置位置が変更されます。
引き出し線の矢印方向を変更する
立管寸法の引き出し線の矢印方向を変更します。
［立管寸法矢印方向変更］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

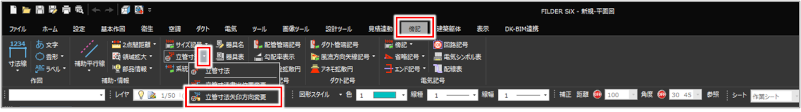

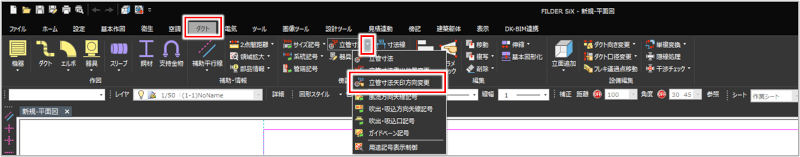

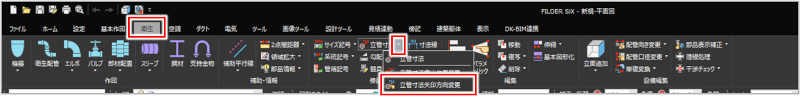

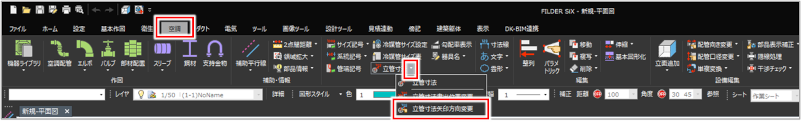

［衛生］タブ＞［立管寸法］プルダウンメニュー＞［立管寸法矢印方向変更］ ［空調］タブ＞［立管寸法］プルダウンメニュー＞［立管寸法矢印方向変更］ ［ダクト］タブ＞［立管寸法］プルダウンメニュー＞［立管寸法矢印方向変更］ ［傍記］タブ＞［立管寸法］プルダウンメニュー＞［立管寸法矢印方向変更］ |
|
立管寸法を右クリックし、表示されるメニューで［立管寸法矢印方向変更］をクリックしても実行できます。 |
変更する立管寸法を範囲選択します。
1つずつクリックして選択することもできます。

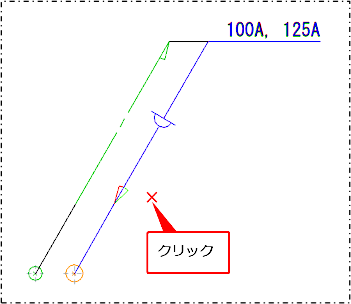

仮表示を確認し、矢印方向をクリックします。
仮表示を確認し、矢印方向をクリックします。

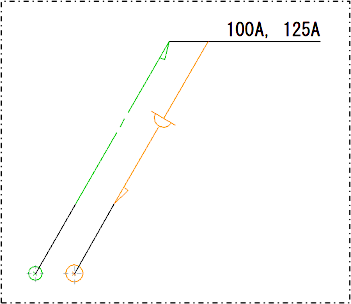

引き出し線の矢印方向が変更されます。
|

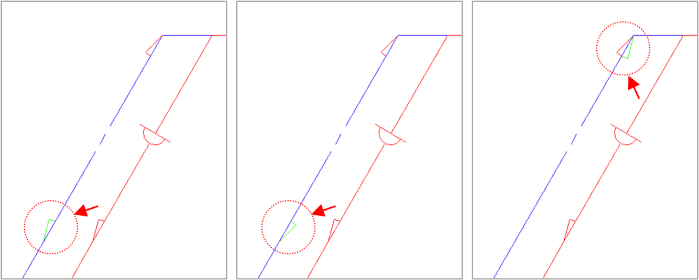

引き出し線の矢印方向は、変更前の仮表示で確認できます。
|
