系統記号を変更する

系統記号の文字を変更します。

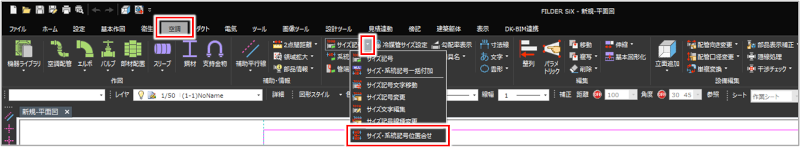

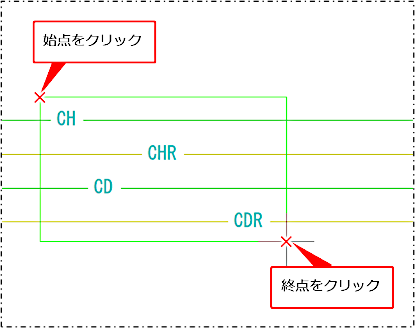

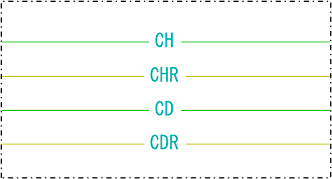

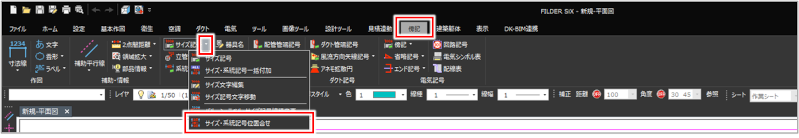

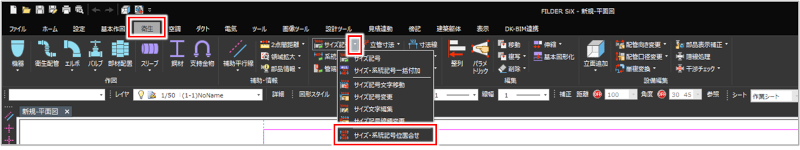

系統記号の位置を一括でそろえることもできます。

［系統記号編集］コマンド（）をクリックして実行します。

コマンドの実行方法

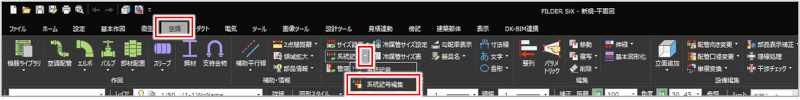

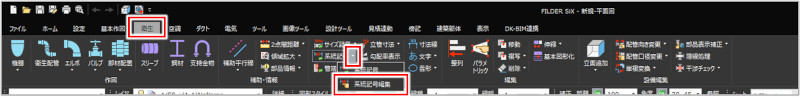

［衛生］タブ＞［系統記号］プルダウンメニュー＞［系統記号編集］

［空調］タブ＞［系統記号］プルダウンメニュー＞［系統記号編集］

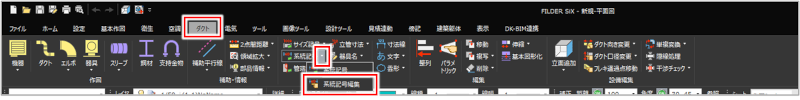

［ダクト］タブ＞［系統記号］プルダウンメニュー＞［系統記号編集］

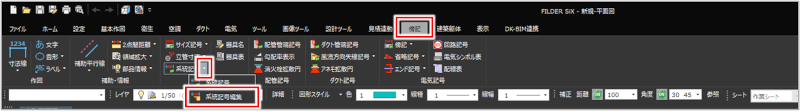

［傍記］タブ＞［系統記号］プルダウンメニュー＞［系統記号編集］

系統記号を右クリックし、表示されるメニューで［系統記号編集］をクリックしても実行できます。

単線を右クリックしても［系統記号編集］は表示されないので、図面を拡大すると系統記号だけを右クリックしやすくなります。

［コマンドプロパティ］が表示されます。

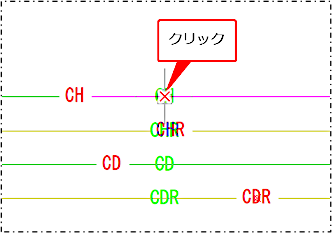

変更する系統記号をクリックします。

複数の系統記号を変更する場合は、範囲選択します。

右クリックまたは［Enter］キーを押し、確定します。

［コマンドプロパティ］に、選択した系統記号の情報が表示されます。

（種別変更）をクリックします。

項目	説明
（種別変更）	系統記号の種類を変更する場合はクリックします。
（確定）	選択や入力内容を確定する場合にクリックします。右クリックまたは［Enter］キーを押しても確定できます。
系統記号間隔	系統記号と直管（単線）の間隔を入力します。
文字高さ	文字の高さを入力します。
文字幅（％）	文字の幅（半角文字）を、文字の高さに対する比率で入力します。
文字間隔	文字の間隔（プロッタ出力したときの実寸）を入力します。
行間隔	行の間隔（プロッタ出力したときの実寸）を入力します。
フォント	フォントを選択します。
スタイル	文字の傾きや太さを選択します。
文字背景を隠す	系統記号の文字と図形が重なった場合に、文字の背景を隠すときは［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。

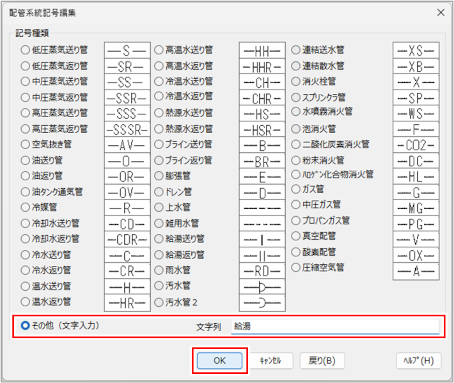

［配管系統記号編集］ダイアログが表示されます。

系統記号を変更し、［OK］ボタンをクリックします。

例：［その他（文字入力）］を選択し、［文字列］に「給湯」と入力

項目	説明
記号種類	系統記号の種類を選択します。
その他（文字入力）	任意の文字を系統記号にする場合に選択します。
文字列	任意の文字を入力します。［その他（文字入力）］を選択した場合に設定できます。
