吹出や吸込口記号を配置する

ダクトの直管に吹き出し口、吸い込み口の記号を配置します。

［吹出・吸込口記号］コマンド（）をクリックして実行します。

コマンドの実行方法

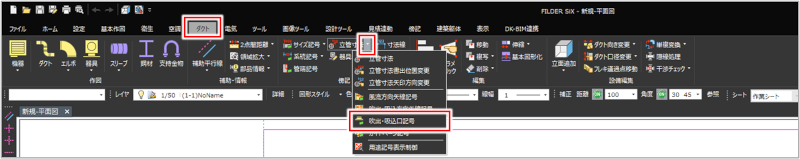

［ダクト］タブ＞［立管寸法］プルダウンメニュー＞［吹出・吸込口記号］

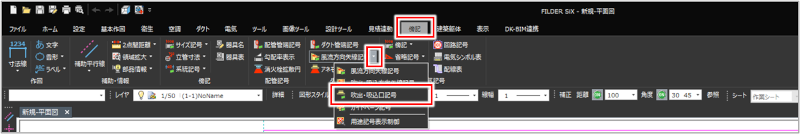

［傍記］タブ＞［風流方向矢線記号］プルダウンメニュー＞［吹出・吸込口記号］

記号を付けるダクトを右クリックして、表示されるメニューで［記号］をクリックし、［吹出・吸込口記号］をクリックしても実行できます。

［吹き出し・吸い込み口記号］ダイアログが表示されます。

吹き出し口・吸い込み口の記号を設定し、［OK］ボタンをクリックします。

項目	説明
形状種類	記号の形状を［角吹き出し］［角吸い込み］［丸吹き出し］から選択します。

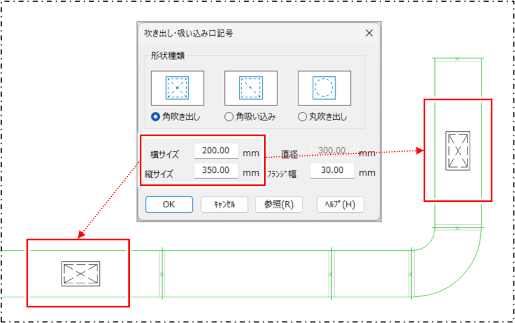

横サイズ縦サイズ	［形状種類］で［角吹き出し］［角吸い込み］を選択した場合は、横と縦のサイズを入力します。横・縦のサイズは、ダクトの向きによって表示が変わります。例えば［横サイズ］に「200.00」、［縦サイズ］に「350.00」と入力した場合は、以下のように表示されます。
直径	［形状種類］で［丸吹き出し］を選択した場合は、円の直径を入力します。
フランジ幅	フランジの幅を入力します。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。
［参照］ボタン	図面上の他の吹き出し口・吸い込み口記号の属性を参照する場合にクリックします。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

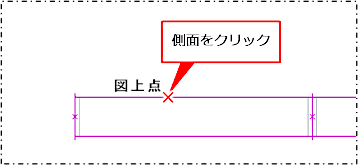

配置位置（ダクトの側面）をクリックします。

吹き出し口・吸い込み口記号が配置されます。
