吹出や吸込方向の矢線記号を配置する

ダクトの接続点を基準として、吹き出し・吸い込み方向の矢線記号を配置します。

［吹出・吸込方向矢線記号］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

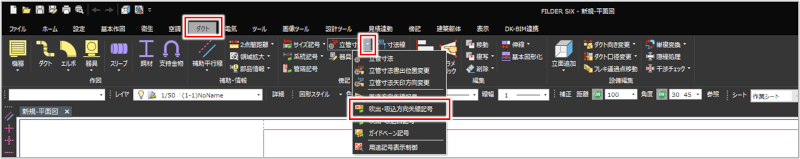

［ダクト］タブ＞［立管寸法］プルダウンメニュー＞［吹出・吸込方向矢線記号］

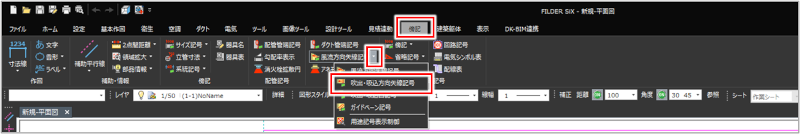

［傍記］タブ＞［風流方向矢線記号］プルダウンメニュー＞［吹出・吸込方向矢線記号］

記号を付けるダクトを右クリックして、表示されるメニューで［記号］をクリックし、［吹出・吸込方向矢線記号］をクリックしても実行できます。

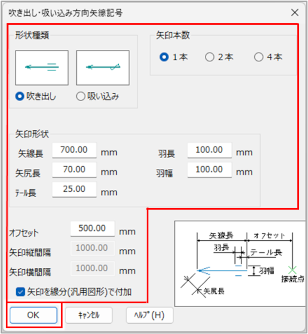

［吹き出し・吸い込み方向矢線記号］ダイアログが表示されます。

吹き出し・吸い込み方向の矢線記号を設定し、［OK］ボタンをクリックします。

ここでは例として、接続点から500mm距離を置いた、［吹き出し］の形状の吹き出し方向矢線記号を配置します。

項目説明を見る項目説明を見る

項目	説明
形状種類	吹出・吸込方向矢線記号の種類を［吹き出し］［吸い込み］から選択します。
矢印本数	矢印の本数を［1本］［2本］［4本］から選択します。
矢線長	矢線の長さを入力します。
矢尻長	矢尻の長さを入力します。
テール長	矢線の矢尻のない端点から羽までの距離を入力します。
羽長	羽部分の長さを入力します。
羽幅	羽部分の幅を入力します。
オフセット	接続点から矢線記号までの距離を入力します。

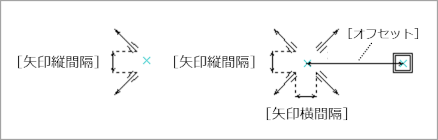

矢印縦間隔	矢線の上下間の距離を入力します。［矢印本数］で［2本］または［4本］を選択した場合に設定できます。
矢印横間隔	［矢印本数］で［4本］を選択した場合に、矢線の左右間の距離を入力します。
矢印を線分（汎用図形）で付加	矢印を汎用図形として配置する場合に、チェックを付けます。汎用図形として配置すると、矢印のみの移動や編集を行いやすくなります。チェックを付けた場合は、矢印の色と線幅は1番で作図されます。色と線種を変更するときは作図後に行います。チェックを付けない場合は、接続点のクリック時に矢印の色と線幅を設定できます。ダクトを移動すると矢線記号も移動します。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

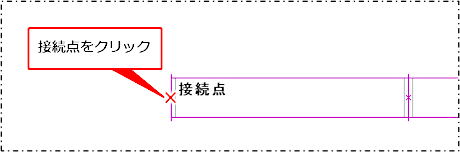

接続点をクリックします。

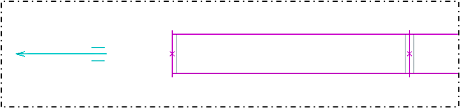

吹き出し・吸い込み方向の矢線記号が配置されます。
