ガイドベーン記号を配置する

ダクトの角エルボ・消音エルボにガイドベーン記号を配置します。

［ガイドベーン記号］コマンド（）をクリックして実行します。

コマンドの実行方法

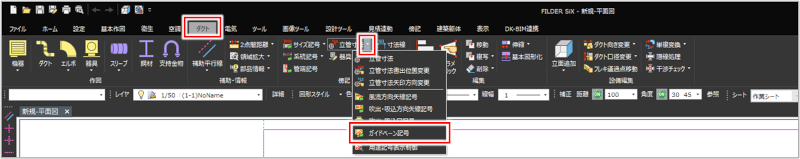

［ダクト］タブ＞［立管寸法］プルダウンメニュー＞［ガイドベーン記号］

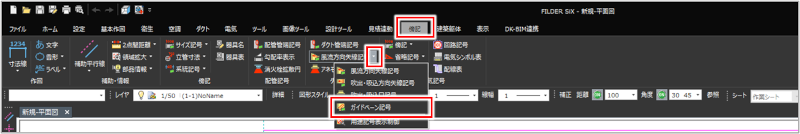

［傍記］タブ＞［風流方向矢線記号］プルダウンメニュー＞［ガイドベーン記号］

記号を付けるダクト（角エルボ・消音エルボ）を右クリックして、表示されるメニューで［記号］をクリックし、［ガイドベーン記号］をクリックしても実行できます。

［ガイドベーン記号］ダイアログが表示されます。

ガイドベーン記号を設定し、［OK］ボタンをクリックします。

項目	説明
表示する	ガイドベーン記号を表示する場合はチェックを付けます。
枚数	羽根の枚数を入力します。
半径	羽根の半径を入力します。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。
［参照］ボタン	図面上の他のガイドベーン記号の属性を参照する場合にクリックします。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

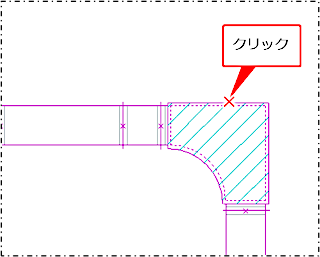

角エルボまたは消音エルボをクリックします。

右クリックまたは［Enter］キーを押し、確定します。

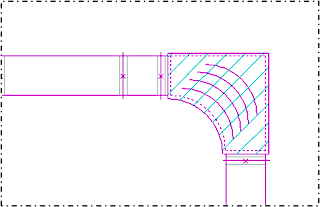

ガイドベーン記号が配置され、［ガイドベーン記号］ダイアログが再表示されます。

ガイドベーン記号を削除する場合は、［ガイドベーン記号］ダイアログの［表示する］のチェックを外し、［OK］ボタンをクリックします。再度、角エルボまたは消音エルボをクリックし、確定すると（手順3、4を繰り返す）、配置したガイドベーン記号を削除できます。
