回路記号を配置する

電気配線に回路記号を配置します。

［回路記号］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［電気］タブ＞［回路記号］

［傍記］タブ＞［回路記号］

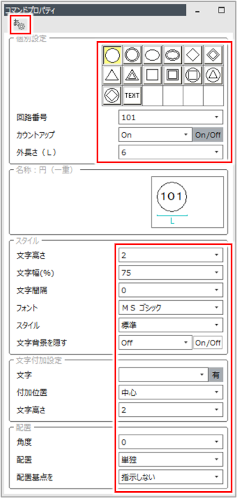

［コマンドプロパティ］が表示されます。

回路記号を設定します。

項目説明を見る項目説明を見る

項目	説明
（文字設定）	［文字サイズ設定］ダイアログの［シンボル文字］タブで、文字の詳細設定を行う場合はクリックします。［シンボル文字］タブについて、詳しくは以下を参照してください。［シンボル文字］タブ

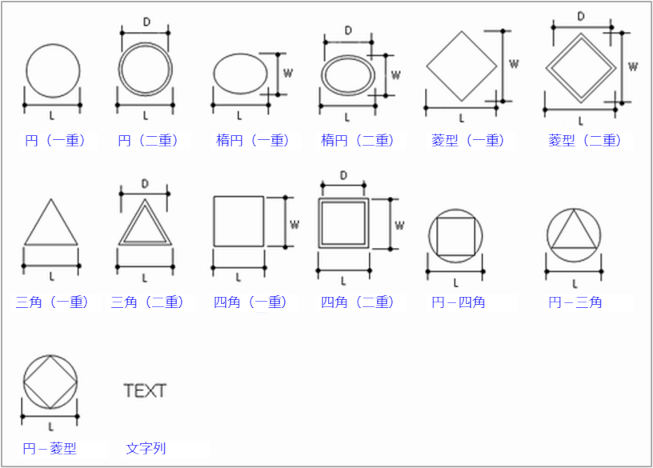

回路記号	回路記号の種類を、以下から選択します。選択した回路記号の名称とプレビューが、［名称］欄に表示されます。
回路番号	回路番号を入力します。回路番号には、英数字、ひらがな、カタカナ、記号を使用できます。文字列と数字を組み合わせて、例えば「A-1」と入力することもできます。［カウントアップ］で［On］を選択した場合は、入力した番号が開始の数字や文字になります。 ①➁などの機種依存文字や記号も回路番号として入力できますが、カウントアップはできません。

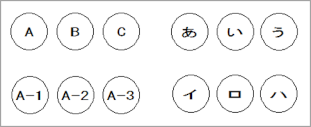

カウントアップ	［回路番号］に入力した数字や文字をカウントアップする場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。例：［回路番号］に英数字、ひらがな、カタカナを入力し、［カウントアップ］を［On］にした場合
外長さ（L）	回路記号の外枠の横幅を入力します。選択した回路記号の種類によって、［内長さ（D）］［外幅（W）］も入力します。
名称	［回路記号］［回路番号］［外長さ（L）］を設定し、プレビュー部分をクリックすると、回路記号の名称とプレビューが表示されます。
文字高さ	文字の高さ（プロッタ出力したときの実寸）を入力します。
文字幅（％）	文字の幅（半角文字）を、文字の高さに対する比率で入力します。
文字間隔	文字の間隔（プロッタ出力したときの実寸）を入力します。
フォント	フォント（プロッタフォント）を選択します。縦書きの場合は@の付いているフォントを選択します。
スタイル	文字の傾きや太さを選択します。
文字背景を隠す	回路記号の文字と図形が重なった場合に、文字の背景を隠すときは［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
文字	付加する文字を入力します。入力できない場合は、［無］ボタンをクリックし、［有］にしてから文字を入力します。
付加位置	付加する文字の位置を選択します。［文字］が［有］の場合に設定できます。
文字高さ	付加する文字の高さを入力します。［文字］が［有］の場合に設定できます。
角度	配置角度を入力します。
配置	配置方法を［単独＋マウス回転］［単独］から選択します。
配置基点を指示する配置基点を指示しない	配置基点を自分で指示するかどうかを選択します。登録されている基準点ではなく、自分で配置基点を指示する場合は［指示する］を選択します。

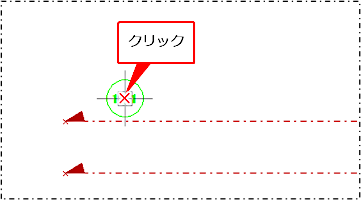

仮表示を確認し、配置位置をクリックします。

［配置］で［単独］を選択した場合は、［←］［→］キーで仮表示の角度を変更できます。
［配置］で［単独＋マウス回転］を選択した場合は、配置位置をクリックしてからマウスで配置角度を設定し、クリックします。

回路記号が配置されます。

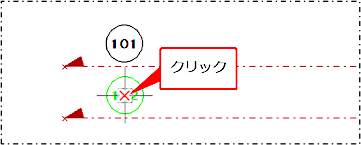

続けて、回路記号を配置していきます。

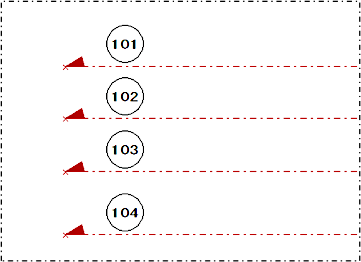

回路記号がカウントアップ（自動で数が増加）して配置されます。

例：［回路番号］に「101」を入力、［カウントアップ］で［On］を選択

回路記号を自由な位置に配置する場合は、［補正］ツールバーの［距離］と［角度］を［OFF］にします。
回路記号の変更は、記号を選択して表示される［プロパティ］で行います。
回路記号はコントロールポイントで移動・複写できます。
回路記号の詳細設定は［回路記号］タブから行います。詳しくは、以下を参照してください。

［回路記号］タブ
