ダクトに管端記号を配置する

ダクトの端部に管端記号を配置、または管端記号を削除します。

［管端記号］コマンド（）をクリックして実行します。

コマンドの実行方法

［ダクト］タブ＞［管端記号］

［傍記］タブ＞［ダクト管端記号］

記号を付けるダクトを右クリックして、表示されるメニューで［記号］をクリックし、［管端記号］をクリックしても実行できます。

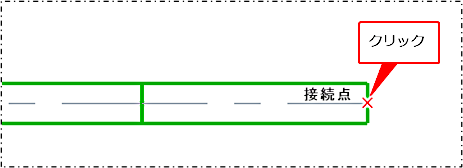

管端記号を配置する接続点をクリックします。

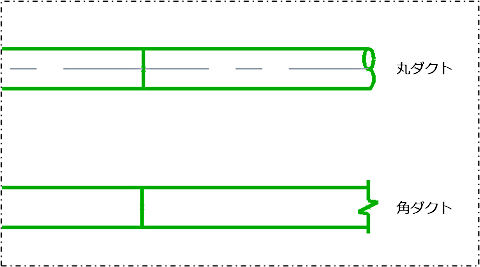

管端記号が配置されます。

ダクト管端記号の形状を変更する場合は、［設定］タブの［ダクト設定］コマンドをクリックして実行し、［単線／複線］タブの［管端記号表示設定］で設定します。
