省略されている配線の接続先を確認する
省略されている配線が、どの分電盤と接続されているかを一時的に表示します。
また、現在接続されている分電盤から別の分電盤へ、接続先を変更します。
接続先を表示する

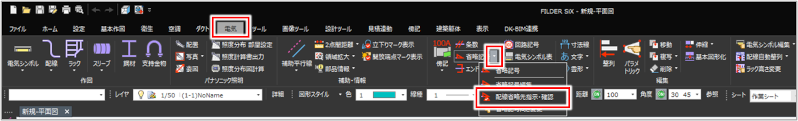

［配線省略先指示・確認］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

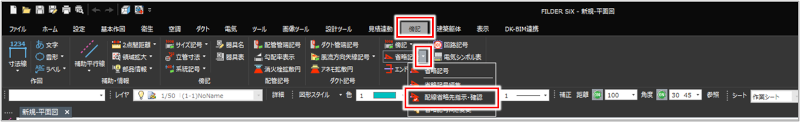

［電気］タブ＞［省略記号］プルダウンメニュー＞［配線省略先指示・確認］ ［傍記］タブ＞［省略記号］プルダウンメニュー＞［配線省略先指示・確認］ |

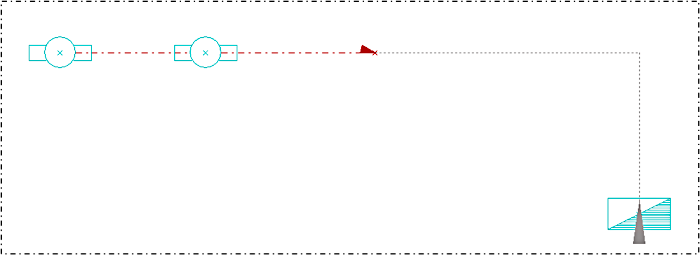

接続先が点線で表示され、［コマンドプロパティ］が表示されます。
必要に応じて、集計ルートを変更します。
| 項目 | 説明 |
|
集計ルート |

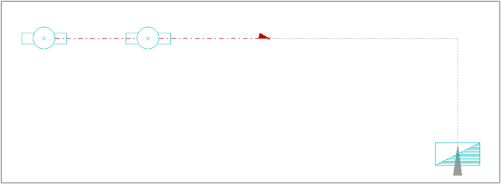

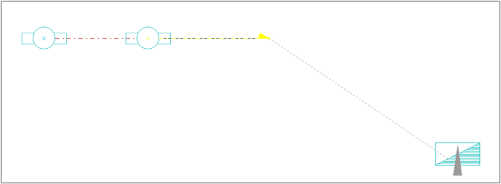

接続先となる分電盤までの配線の集計方法を、［L字］［直線］から選択します。
|
右クリックして表示されるメニューの［コマンドキャンセル］をクリック、または［Esc］キーを押します。
接続先の点線の表示が消えます。
接続先を変更する
［配線省略先指示・確認］コマンド（）をクリックして実行します。
|
コマンドの実行方法 |
［電気］タブ＞［省略記号］プルダウンメニュー＞［配線省略先指示・確認］ ［傍記］タブ＞［省略記号］プルダウンメニュー＞［配線省略先指示・確認］ |

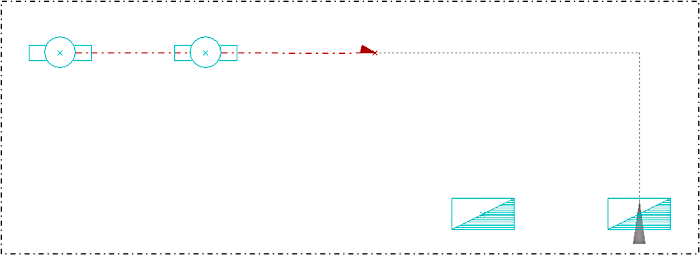

接続先が点線で表示されます。

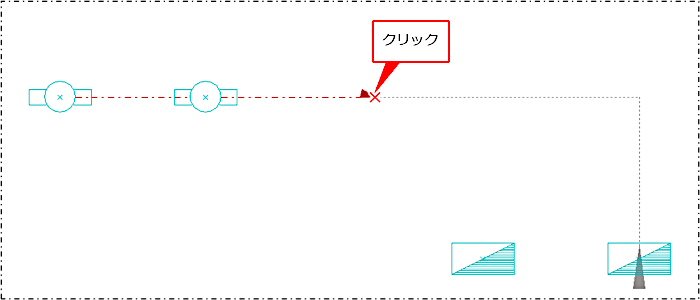

接続先を変更する配線の接続点をクリックします。
選択した配線が強調色で表示されます。
右クリックまたは［Enter］キーを押し、確定します。

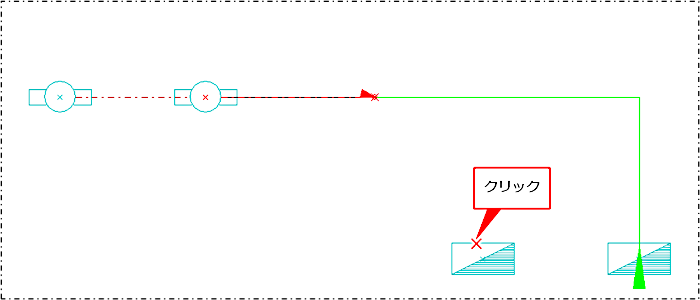

接続先の分電盤の外郭線上をクリックします。

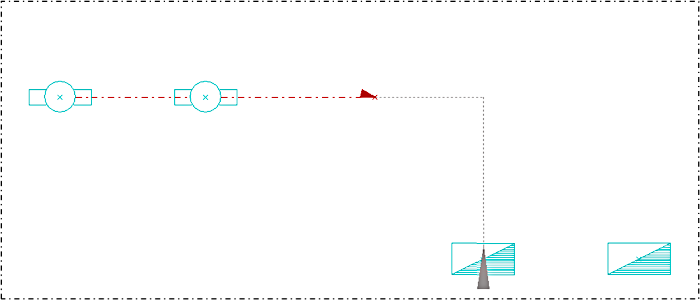

接続先が変更されます。
