部材を伸縮移動する

［FILDER SiX 3D Viewer］ウィンドウで、部材を伸縮移動します。

［FILDER SiX 3D Viewer］ウィンドウで［伸縮移動］を行うと、FILDER SiXの［戻る］コマンドでは操作を取り消しできません。また、右クリックした位置により、伸縮移動の基点が自動で決定されてしまいます。そのため、平面図面上で［伸縮移動］コマンドを実行することを推奨します。

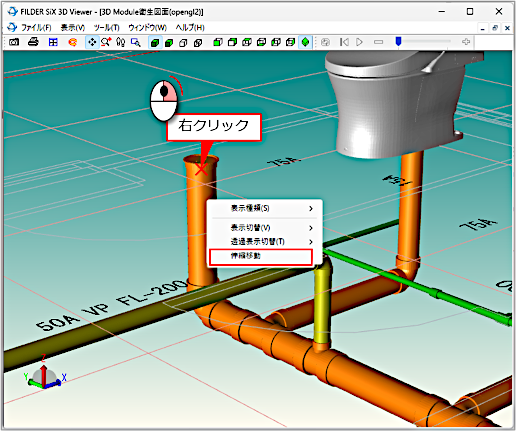

伸縮移動する部材を右クリックし、表示されるメニューの［伸縮移動］をクリックします。

ここでは、例として配管を選択します。

［伸縮移動］ダイアログが表示されます。

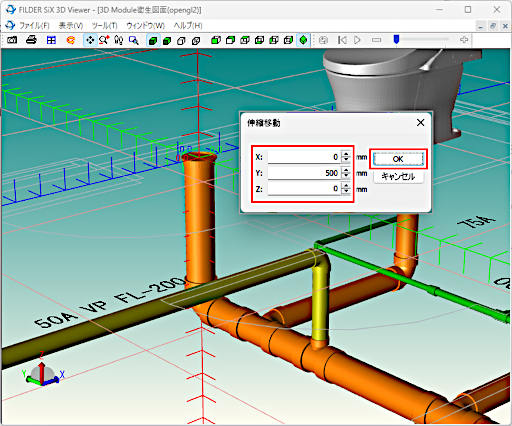

［X］［Y］［Z］欄に変更数値を入力し、［OK］ボタンをクリックします。

ここでは、例として［Y］欄に「500」を入力し、部材をY方向に500mm移動します。

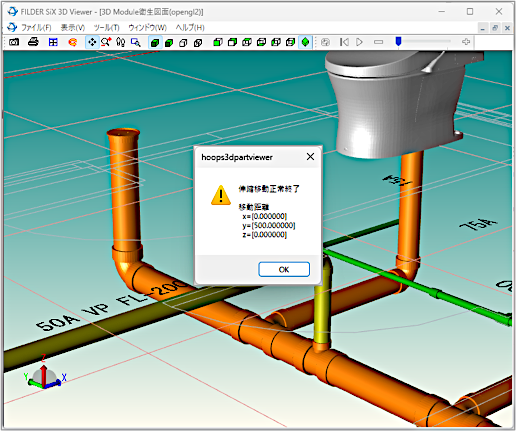

部材が伸縮移動し、終了メッセージが表示されます。

［OK］ボタンをクリックします。

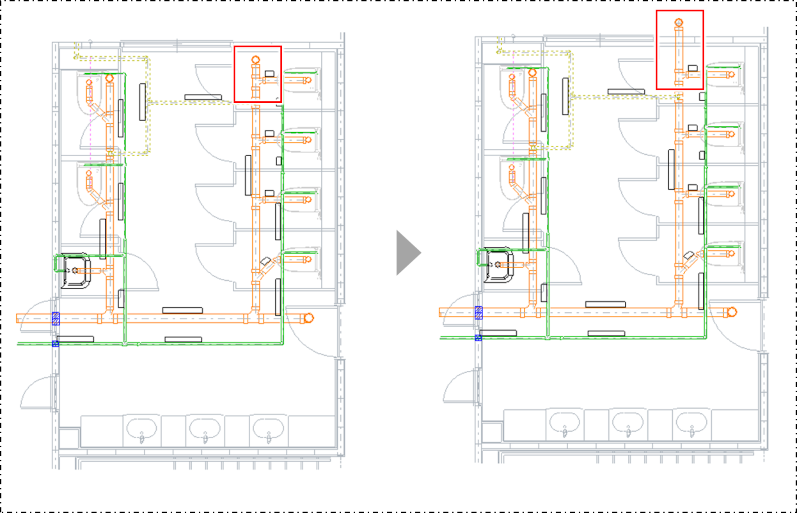

伸縮移動した結果は、作図ウィンドウの図面にも反映されます。
